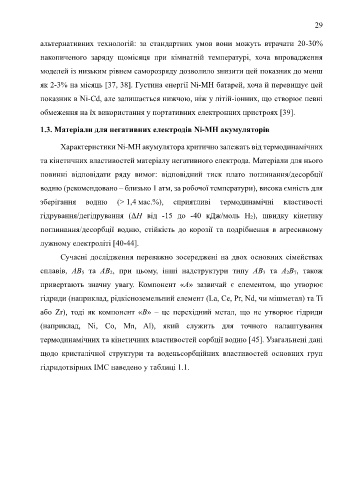

Page 29 - Thesis_Oprysk_Volodymyr

29

альтернативних технологій: за стандартних умов вони можуть втрачати 20-30%

накопиченого заряду щомісяця при кімнатній температурі, хоча впровадження

моделей із низьким рівнем саморозряду дозволило знизити цей показник до менш

як 2-3% на місяць [37, 38]. Густина енергії Ni-MH батарей, хоча й перевищує цей

показник в Ni-Cd, але залишається нижчою, ніж у літій-іонних, що створює певні

обмеження на їх використання у портативних електронних пристроях [39].

1.3. Матеріали для негативних електродів Ni-MH акумуляторів

Характеристики Ni-MH акумулятора критично залежать від термодинамічних

та кінетичних властивостей матеріалу негативного електрода. Матеріали для нього

повинні відповідати ряду вимог: відповідний тиск плато поглинання/десорбції

водню (рекомендовано – близько 1 атм, за робочої температури), висока ємність для

зберігання водню (> 1,4 мас.%), сприятливі термодинамічні властивості

гідрування/дегідрування (ΔH від -15 до -40 кДж/моль H 2), швидку кінетику

поглинання/десорбції водню, стійкість до корозії та подрібнення в агресивному

лужному електроліті [40-44].

Сучасні дослідження переважно зосереджені на двох основних сімействах

сплавів, AB 5 та AB 2, при цьому, інші надструктури типу AB 3 та A 2B 7, також

привертають значну увагу. Компонент «А» зазвичай є елементом, що утворює

гідриди (наприклад, рідкісноземельний елемент (La, Ce, Pr, Nd, чи мішметал) та Ti

або Zr), тоді як компонент «B» – це перехідний метал, що не утворює гідриди

(наприклад, Ni, Co, Mn, Al), який служить для точного налаштування

термодинамічних та кінетичних властивостей сорбції водню [45]. Узагальнені дані

щодо кристалічної структури та воденьсорбційних властивостей основних груп

гідридотвірних ІМС наведено у таблиці 1.1.
