Page 39 - Thesis_Oprysk_Volodymyr
P. 39

39

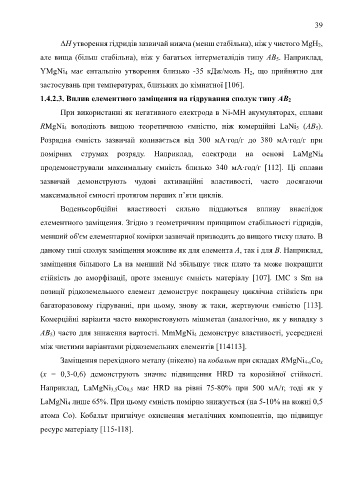

                      ΔH утворення гідридів зазвичай нижча (менш стабільна), ніж у чистого MgH 2,


               але вища (більш стабільна), ніж у багатьох інтерметалідів типу AB 5. Наприклад,

               YMgNi 4  має  ентальпію  утворення  близько  -35  кДж/моль  H 2,  що  прийнятно  для

               застосувань при температурах, близьких до кімнатної [106].

               1.4.2.3. Вплив елементного заміщення на гідрування сполук типу АВ2

                      При використанні як негативного електрода в Ni-MH акумуляторах, сплави

               RMgNi 4  володіють  вищою  теоретичною  ємністю,  ніж  комерційні  LaNi 5  (AB 5).

               Розрядна  ємність  зазвичай  коливається  від  300  мА∙год/г  до  380  мА∙год/г  при

               помірних  струмах  розряду.  Наприклад,  електроди  на  основі  LaMgNi 4

               продемонстрували  максимальну  ємність  близько  340  мА∙год/г  [112].  Ці  сплави

               зазвичай  демонструють  чудові  активаційні  властивості,  часто  досягаючи

               максимальної ємності протягом перших п’яти циклів.

                      Воденьсорбційні  властивості  сильно  піддаються  впливу  внаслідок

               елементного заміщення. Згідно з геометричним принципом стабільності гідридів,

               менший об'єм елементарної комірки зазвичай призводить до вищого тиску плато. В

               даному типі сполук заміщення можливе як для елемента А, так і для В. Наприклад,

               заміщення більшого La на менший Nd збільшує тиск плато та може покращити

               стійкість  до  аморфізації,  проте  зменшує  ємність  матеріалу  [107].  ІМС  з  Sm  на

               позиції  рідкоземельного  елемент  демонструє  покращену  циклічна  стійкість  при

               багаторазовому  гідруванні,  при  цьому,  знову  ж  таки,  жертвуючи  ємністю  [113].

               Комерційні варіанти часто використовують мішметал (аналогічно, як у випадку з

               АВ 5) часто для зниження вартості. MmMgNi 4 демонструє властивості, усереднені

               між чистими варіантами рідкоземельних елементів [114113].

                      Заміщення перехідного металу (нікелю) на кобальт при складах RMgNi 4-xCo x

               (x  =  0,3-0,6)  демонструють  значне  підвищення  HRD  та  корозійної  стійкості.

               Наприклад,  LaMgNi 3,5Co 0,5  має  HRD  на  рівні  75-80%  при  500  мА/г,  тоді  як  у

               LaMgNi 4 лише 65%. При цьому ємність помірно знижується (на 5-10% на кожні 0,5

               атома  Co).  Кобальт  пригнічує  окиснення  металічних  компонентів,  що  підвищує

               ресурс матеріалу [115-118].
   34   35   36   37   38   39   40   41   42   43   44
