Page 140 - Thesis_Oprysk_Volodymyr

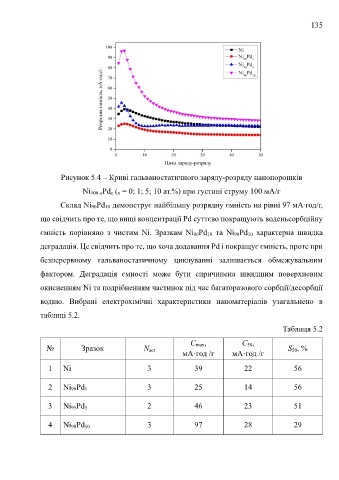

135

Рисунок 5.4 – Криві гальваностатичного заряду-розряду нанопорошків

Ni 100-xPd x ( x = 0; 1; 5; 10 ат.%) при густині струму 100 мА/г

Склад Ni 90Pd 10 демонструє найбільшу розрядну ємність на рівні 97 мА∙год/г,

що свідчить про те, що вищі концентрації Pd суттєво покращують воденьсорбційну

ємність порівняно з чистим Ni. Зразкам Ni 90Pd 10 та Ni 90Pd 10 характерна швидка

деградація. Це свідчить про те, що хоча додавання Pd і покращує ємність, проте при

безперервному гальваностатичному циклуванні залишається обмежувальним

фактором. Деградація ємності може бути спричинена швидшим поверхневим

окисненням Ni та подрібненням частинок під час багаторазового сорбції/десорбції

водню. Вибрані електрохімічні характеристики наноматеріалів узагальнено в

таблиці 5.2.

Таблиця 5.2

C max, C 50,
№ Зразок N act S 50, %
мА·год /г мА·год /г

1 Ni 3 39 22 56

2 Ni 99Pd 1 3 25 14 56

3 Ni 95Pd 5 2 46 23 51

4 Ni 90Pd 10 3 97 28 29
