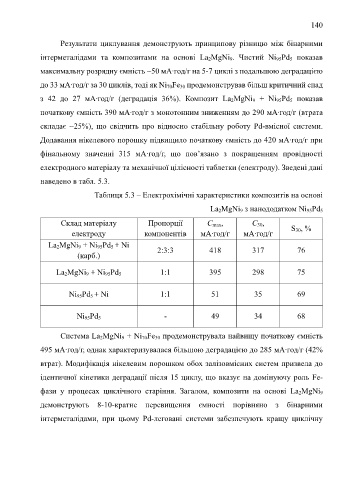

Page 145 - Thesis_Oprysk_Volodymyr
P. 145
140
Результати циклування демонструють принципову різницю між бінарними
інтерметалідами та композитами на основі La 2MgNi 9. Чистий Ni 95Pd 5 показав
максимальну розрядну ємність ~50 мА∙год/г на 5-7 циклі з подальшою деградацією
до 33 мА∙год/г за 30 циклів, тоді як Ni 70Fe 30 продемонстрував більш критичний спад
з 42 до 27 мА∙год/г (деградація 36%). Композит La 2MgNi 9 + Ni 95Pd 5 показав
початкову ємність 390 мА∙год/г з монотонним зниженням до 290 мА∙год/г (втрата
складає ~25%), що свідчить про відносно стабільну роботу Pd-вмісної системи.
Додавання нікелевого порошку підвищило початкову ємність до 420 мА∙год/г при
фінальному значенні 315 мА∙год/г, що пов’язано з покращенням провідності
електродного матеріалу та механічної цілісності таблетки (електроду). Зведені дані
наведено в табл. 5.3.
Таблиця 5.3 – Електрохімічні характеристики композитів на основі
La 2MgNi 9 з нанододатком Ni 95Pd 5
Склад матеріалу Пропорції C max, C 30, S 30, %
електроду компонентів мА∙год/г мА∙год/г
La 2MgNi 9 + Ni 95Pd 5 + Ni 2:3:3 418 317 76
(карб.)
La 2MgNi 9 + Ni 95Pd 5 1:1 395 298 75
Ni 95Pd 5 + Ni 1:1 51 35 69
Ni 95Pd 5 - 49 34 68
Система La 2MgNi 9 + Ni 70Fe 30 продемонструвала найвищу початкову ємність
495 мА∙год/г, однак характеризувалася більшою деградацією до 285 мА∙год/г (42%
втрат). Модифікація нікелевим порошком обох залізовмісних систем призвела до
ідентичної кінетики деградації після 15 циклу, що вказує на домінуючу роль Fe-
фази у процесах циклічного старіння. Загалом, композити на основі La 2MgNi 9
демонструють 8-10-кратне перевищення ємності порівняно з бінарними
інтерметалідами, при цьому Pd-леговані системи забезпечують кращу циклічну
