198

Вираз (3.23) показує яким чином можна вимірювати розподіл швидкості з

Локальна аномальна
ділянка

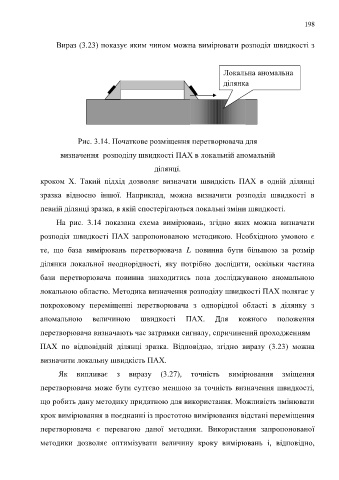

Рис. 3.14. Початкове розміщення перетворювача для

визначення розподілу швидкості ПАХ в локальній аномальній

ділянці.

кроком Х. Такий підхід дозволяє визначати швидкість ПАХ в одній ділянці

зразка відносно іншої. Наприклад, можна визначити розподіл швидкості в

певній ділянці зразка, в якій спостерігаються локальні зміни швидкості.

На рис. 3.14 показана схема вимірювань, згідно яких можна визначати

розподіл швидкості ПАХ запропонованою методикою. Необхідною умовою є

те, що база вимірювань перетворювача L повинна бути більшою за розмір

ділянки локальної неоднорідності, яку потрібно дослідити, оскільки частина

бази перетворювача повинна знаходитись поза досліджуваною аномальною

локальною областю. Методика визначення розподілу швидкості ПАХ полягає у

покроковому переміщенні перетворювача з однорідної області в ділянку з

аномальною величиною швидкості ПАХ. Для кожного положення

перетворювача визначають час затримки сигналу, спричинений проходженням

ПАХ по відповідній ділянці зразка. Відповідно, згідно виразу (3.23) можна

визначити локальну швидкість ПАХ.

Як випливає з виразу (3.27), точність вимірювання зміщення

перетворювача може бути суттєво меншою за точність визначення швидкості,

що робить дану методику придатною для використання. Можливість змінювати

крок вимірювання в поєднанні із простотою вимірювання відстані переміщення

перетворювача є перевагою даної методики. Використання запропонованої

методики дозволяє оптимізувати величину кроку вимірювань і, відповідно,
