193

параметри вимірювальної системи, що дозволить зареєструвати відповідний

просторовий розподіл швидкості ПАХ у ньому. Як видно з цього виразу,

2
2
2 2
2
2
величина σ + σ повинна зменшуватись за зменшення величини V 1 x p /4V ,
x

тобто зменшення похибок вимірювання дозволяє реєструвати просторові
розподіли швидкості ПАХ з меншою амплітудою та вищою просторовою
частотою.
На риc. 3.14 показані залежності між величинами V 1 та x p для різних

2 2
2
значень √σ + σ , розраховані на основі виразу (3.20). Величина V 0

2
2 2
прийнята 3000 м/с. Для кожної величини √σ + σ відповідні допу-

стимі значення V 1 та x p будуть знаходитись вище відповідної кривої. Конкретна
вимірювальна система має обмеження в реєстрації гармонік з високою
просторовою частотою і малою амплітудою. Таким

чином, з допомогою виразу (3.21) можна оцінити характеристики просторової

неоднорідності швидкості ПАХ в об’єкті контролю, які можна визначити з

допомогою конкретної вимірювальної системи. В деяких випадках виникає

потреба зареєструвати просторові неоднорідності, параметри яких знаходяться

0 1

X
L Х

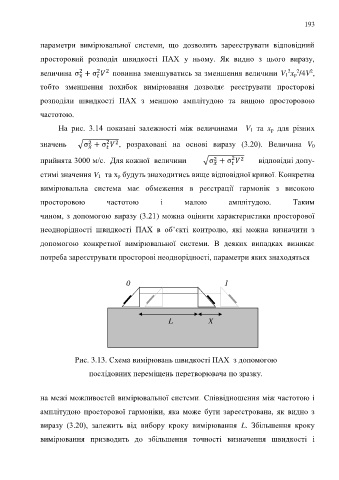

Рис. 3.13. Схема вимірювань швидкості ПАХ з допомогою

послідовних переміщень перетворювача по зразку.

на межі можливостей вимірювальної системи. Співвідношення між частотою і

амплітудою просторової гармоніки, яка може бути зареєстрована, як видно з

виразу (3.20), залежить від вибору кроку вимірювання L. Збільшення кроку

вимірювання призводить до збільшення точності визначення швидкості і
