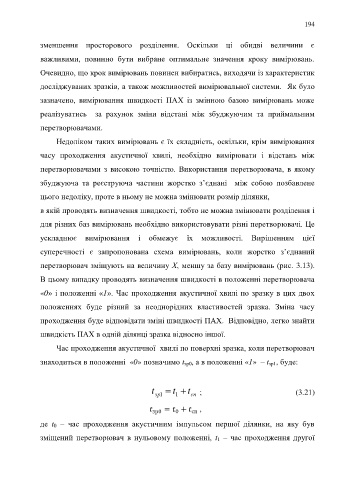

194

зменшення просторового розділення. Оскільки ці обидві величини є

важливими, повинно бути вибране оптимальне значення кроку вимірювань.

Очевидно, що крок вимірювань повинен вибиратись, виходячи із характеристик

досліджуваних зразків, а також можливостей вимірювальної системи. Як було

зазначено, вимірювання швидкості ПАХ із змінною базою вимірювань може

реалізуватись за рахунок зміни відстані між збуджуючим та приймальним

перетворювачами.

Недоліком таких вимірювань є їх складність, оскільки, крім вимірювання

часу проходження акустичної хвилі, необхідно вимірювати і відстань між

перетворювачами з високою точністю. Використання перетворювача, в якому

збуджуюча та реєструюча частини жорстко з’єднані між собою позбавлене

цього недоліку, проте в ньому не можна змінювати розмір ділянки,

в якій проводять визначення швидкості, тобто не можна змінювати розділення і

для різних баз вимірювань необхідно використовувати різні перетворювачі. Це

ускладнює вимірювання і обмежує їх можливості. Вирішенням цієї

суперечності є запропонована схема вимірювань, коли жорстко з’єднаний

перетворювач зміщують на величину Х, меншу за базу вимірювань (рис. 3.13).

В цьому випадку проводять визначення швидкості в положенні перетворювача

«0» і положенні «1». Час проходження акустичної хвилі по зразку в цих двох

положеннях буде різний за неоднорідних властивостей зразка. Зміна часу

проходження буде відповідати зміні швидкості ПАХ. Відповідно, легко знайти

швидкість ПАХ в одній ділянці зразка відносно іншої.

Час проходження акустичної хвилі по поверхні зразка, коли перетворювач

знаходиться в положенні «0» позначимо t зр0, а в положенні «1» – t зр1, буде:

t зр1  t 1 t  сп ; (3.21)

зр0 = + ,
сп
0
де t 0 – час проходження акустичним імпульсом першої ділянки, на яку був

зміщений перетворювач в нульовому положенні, t 1 – час проходження другої
