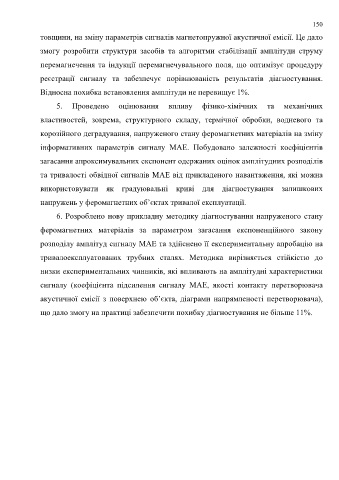

Page 150 - РОЗДІЛ 1

150

товщини, на зміну параметрів сигналів магнетопружної акустичної емісії. Це дало

змогу розробити структури засобів та алгоритми стабілізації амплітуди струму

перемагнечення та індукції перемагнечувального поля, що оптимізує процедуру

реєстрації сигналу та забезпечує порівнюваність результатів діагностування.

Відносна похибка встановлення амплітуди не перевищує 1%.

5. Проведено оцінювання впливу фізико-хімічних та механічних

властивостей, зокрема, структурного складу, термічної обробки, водневого та

корозійного деградування, напруженого стану феромагнетних матеріалів на зміну

інформативних параметрів сигналу МАЕ. Побудовано залежності коефіцієнтів

загасання апроксимувальних експонент одержаних оцінок амплітудних розподілів

та тривалості обвідної сигналів МАЕ від прикладеного навантаження, які можна

використовувати як градуювальні криві для діагностування залишкових

напружень у феромагнетних об’єктах тривалої експлуатації.

6. Розроблено нову прикладну методику діагностування напруженого стану

феромагнетних матеріалів за параметром загасання експоненційного закону

розподілу амплітуд сигналу МАЕ та здійснено її експериментальну апробацію на

тривалоексплуатованих трубних сталях. Методика вирізняється стійкістю до

низки експериментальних чинників, які впливають на амплітудні характеристики

сигналу (коефіцієнта підсилення сигналу МАЕ, якості контакту перетворювача
акустичної емісії з поверхнею об’єкта, діаграми напрямленості перетворювача),

що дало змогу на практиці забезпечити похибку діагностування не більше 11%.
