Page 85 - Dys

85

Виявили, що після оброблення МІО однаковими режимами основна

фаза поверхневого шару із НКС на сталі 65Г має значно вищу (0,085 %) зміну

параметра ґратки, яка зростає аж до 0,214 % при нагріванні до 300 °С, тоді як

у сталі 40Х вона становить лише 0,035 % і зростає до 0,07% при нагріванні до

200 °С. Це пов’язали із вищим вмістом вуглецю в сталі.

∆d/d, % 0,25 70 10 H 100 , ГПа
D, нм

0,20 60 1 8 µ

2
0,15 50 6

40

0,10 30 4

20 3
0,05 2
10

0,00 0 0
0 100 200 300 400 500
T, °C

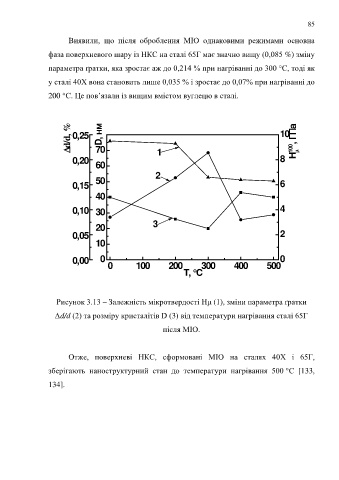

Рисунок 3.13 – Залежність мікротвердості Hμ (1), зміни параметра ґратки

∆d/d (2) та розміру кристалітів D (3) від температури нагрівання сталі 65Г

після МІО.

Отже, поверхневі НКС, сформовані МІО на сталях 40Х і 65Г,

зберігають наноструктурний стан до температури нагрівання 500 °С [133,

134].
