Page 85 - Thesis_Lavrys

85

а б

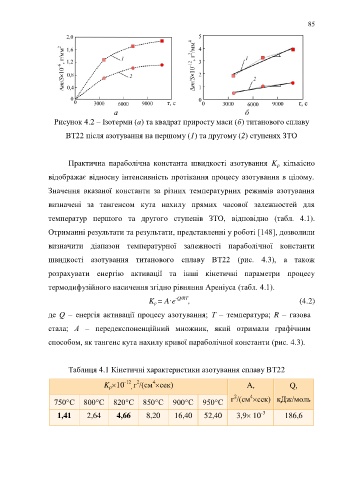

Рисунок 4.2 – Ізотерми (а) та квадрат приросту маси (б) титанового сплаву

ВТ22 після азотування на першому (1) та другому (2) ступенях ЗТО

Практична параболічна константа швидкості азотування K кількісно
ρ
відображає відносну інтенсивність протікання процесу азотування в цілому.

Значення вказаної константи за різних температурних режимів азотування

визначені за тангенсом кута нахилу прямих часової залежностей для

температур першого та другого ступенів ЗТО, відповідно (табл. 4.1).

Отриманні результати та результати, представленні у роботі [148], дозволили

визначити діапазон температурної залежності параболічної константи

швидкості азотування титанового сплаву ВТ22 (рис. 4.3), а також

розрахувати енергію активації та інші кінетичні параметри процесу

термодифузійного насичення згідно рівняння Ареніуса (табл. 4.1).

K = A·e -Q/RT , (4.2)
ρ
де Q – енергія активації процесу азотування; Т – температура; R – газова

стала; А – передекспоненційний множник, який отримали графічним

способом, як тангенс кута нахилу кривої параболічної константи (рис. 4.3).

Таблиця 4.1 Кінетичні характеристики азотування сплаву ВТ22

4
2
K 10 -12 , г /(см сек) А, Q,
ρ
4
2
750°С 800°С 820°С 850°С 900°С 950°С г /(см сек) кДж/моль
-3
1,41 2,64 4,66 8,20 16,40 52,40 3,9 10 186,6
