Page 54 - Thesis_Lavrys

54

збільшення дефектів та ін.) титанових сплавів за температур нижчих від

температури рекристалізації. До методів поверхневої пластичної деформації

відносять: обкочування (ball burnishing), вигладжування (roll burnishing),

дробоструменеву обробки та ін. Слід зазначити, що такі обробки здебільшого

виконують на токарних, фрезерних, свердлильно-розточувальних верстатах, а

також на спеціальних установках, які легко застосовувати у багатосерійному

виробництві [132-144]. Також поряд з методами пластичної деформації

активно ведуться дослідження по розробленню методів інтенсивної

пластичної деформації (рівноканальне кутове пресування), які дозволяють

отримати дрібнодисперсні і наноструктурні поверхневі шари матеріалу з

розміром зерна близько 100 нм.

Наприклад, в роботі [141] в якості ХППД сплаву Ti-6Al-4V (аналог

ВТ6) використали дробоструменеве оброблення. Після даного оброблення на

поверхні сплаву формувався сильно деформований шар, який сприяв

покращенню кінетики термодифузійного насичення, в результаті чого
товщина зміцненого шару була вищою на 50% в порівнянні з шаром після

традиційного азотування (без ХППД) (рис. 1.14).

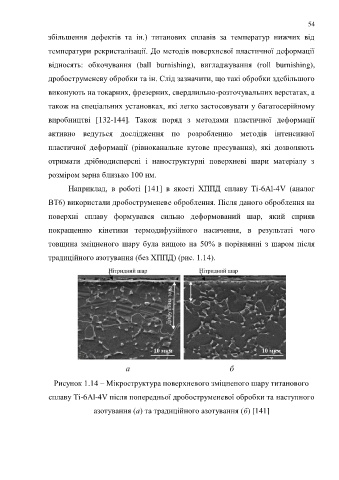

Рисунок 1.14 – Мікроструктура поверхневого зміцненого шару титанового

сплаву Ti-6Al-4V після попередньої дробоструменевої обробки та наступного

азотування (а) та традиційного азотування (б) [141]
