Page 52 - Thesis_Lavrys
P. 52
52

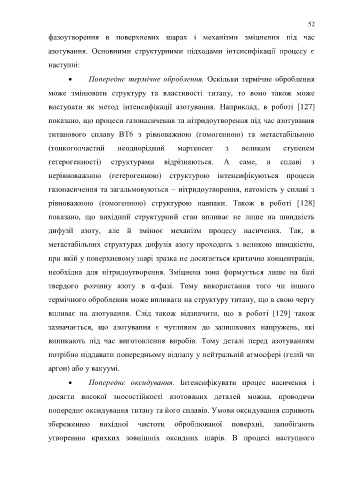

фазоутворення в поверхневих шарах і механізми зміцнення під час
азотування. Основними структурними підходами інтенсифікації процесу є
наступні:
Попереднє термічне оброблення. Оскільки термічне оброблення
може змінювати структуру та властивості титану, то воно також може
виступати як метод інтенсифікації азотування. Наприклад, в роботі [127]
показано, що процеси газонасичення та нітридоутворення під час азотування
титанового сплаву ВТ6 з рівноважною (гомогенною) та метастабільною
(тонкоголчастий неоднорідний мартенсит з великим ступенем
гетерогенності) структурами відрізняються. А саме, в сплаві з
нерівноважною (гетерогенною) структурою інтенсифікуються процеси
газонасичення та загальмовуються – нітридоутворення, натомість у сплаві з
рівноважною (гомогенною) структурою навпаки. Також в роботі [128]
показано, що вихідний структурний стан впливає не лише на швидкість
дифузії азоту, але й змінює механізм процесу насичення. Так, в
метастабільних структурах дифузія азоту проходить з великою швидкістю,
при якій у поверхневому шарі зразка не досягається критична концентрація,
необхідна для нітридоутворення. Зміцнена зона формується лише на базі
твердого розчину азоту в α-фазі. Тому використання того чи іншого
термічного оброблення може впливати на структуру титану, що в свою чергу
впливає на азотування. Слід також відзначити, що в роботі [129] також
зазначається, що азотування є чутливим до залишкових напружень, які
виникають під час виготовлення виробів. Тому деталі перед азотуванням
потрібно піддавати попередньому відпалу у нейтральній атмосфері (гелій чи
аргон) або у вакуумі.
Попереднє оксидування. Інтенсифікувати процес насичення і
досягти високої зносостійкості азотованих деталей можна, проводячи
попереднє оксидування титану та його сплавів. Умови оксидування сприяють
збереженню вихідної чистоти оброблюваної поверхні, запобігають
утворенню крихких зовнішніх оксидних шарів. В процесі наступного
