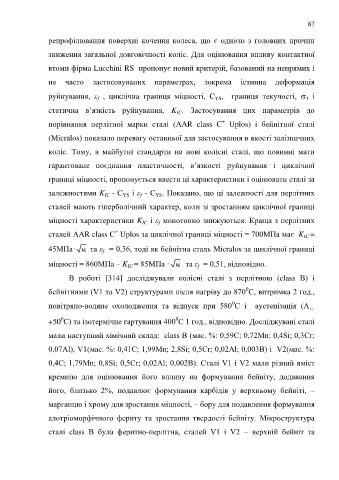

Page 87 - Кулик В.В.
P. 87
87
репрофілювання поверхні кочення колеса, що є однією з головних причин
зниження загальної довговічності коліс. Для оцінювання впливу контактної
втоми фірма Lucchini RS пропонує новий критерій, базований на непрямих і
не часто застосовуваних параметрах, зокрема істинна деформація
руйнування, ε , циклічна границя міцності, C , границя текучості, і
f
T
YS
статична в’язкість руйнування, K . Застосування цих параметрів до
IC
+
порівняння перлітної марки сталі (AAR class C Uplos) і бейнітної сталі
(Micralos) показало перевагу останньої для застосування в якості залізничних
коліс. Тому, в майбутні стандарти на нові колісні сталі, що повинні мати
гарантоване поєднання пластичності, в’язкості руйнування і циклічної
границі міцності, пропонується ввести ці характеристики і оцінювати сталі за
залежностями K - C і ε - C . Показано, що ці залежності для перлітних
YS
IC
f
YS
сталей мають гіперболічний характер, коли зі зростанням циклічної границі
міцності характеристики K і ε монотонно знижуються. Краща з перлітних
f
IC
+
сталей AAR class C Uplos за циклічної границі міцності = 700МПа має K =
IC
45МПа· м та ε = 0,36, тоді як бейнітна сталь Micralos за циклічної границі
f
міцності = 860МПа – K = 85МПа · м та ε = 0,51, відповідно.
IC
f
В роботі [314] досліджували колісні сталі з перлітною (class B) і
0
бейнітними (V1 та V2) структурами після нагріву до 870 С, витримка 2 год.,
0
повітряно-водяне охолодження та відпуск при 580 С і аустенізація (А
3 С
0
0
+50 С) та ізотермічне гартування 400 С 1 год., відповідно. Досліджувані сталі
мали наступний хімічний склад: class B (мас. %: 0,59C; 0,72Mn; 0,4Si; 0,3Cr;
0,07Al), V1(мас. %: 0,41C; 1,99Mn; 2,8Si; 0,5Cr; 0,02Al; 0,003B) і V2(мас. %:
0,4C; 1,79Mn; 0,8Si; 0,5Cr; 0,02Al; 0,002B). Сталі V1 і V2 мали різний вміст
кремнію для оцінювання його впливу на формування бейніту, додавання
його, близько 2%, подавлює формування карбідів у верхньому бейніті, –
марганцю і хрому для зростання міцності, – бору для подавлення формування
алотріоморфічного фериту та зростання твердості бейніту. Мікроструктура
сталі class B була феритно-перлітна, сталей V1 і V2 – верхній бейніт та
