Page 294 - Кулик В.В.

294

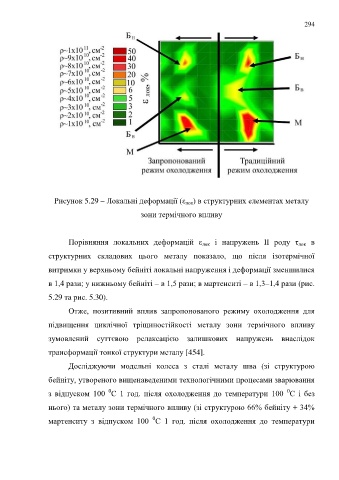

Рисунок 5.29 – Локальні деформації (ε ) в структурних елементах металу
лок
зони термічного впливу

Порівняння локальних деформацій ε і напружень ІІ роду τ в
лок
лок
структурних складових цього металу показало, що після ізотермічної

витримки у верхньому бейніті локальні напруження і деформації зменшилися

в 1,4 рази; у нижньому бейніті – в 1,5 рази; в мартенситі – в 1,3–1,4 рази (рис.

5.29 та рис. 5.30).

Отже, позитивний вплив запропонованого режиму охолодження для

підвищення циклічної тріщиностійкості металу зони термічного впливу

зумовлений суттєвою релаксацією залишкових напружень внаслідок

трансформації тонкої структури металу [454].

Досліджуючи модельні колеса з сталі металу шва (зі структурою

бейніту, утвореного вищенаведеними технологічними процесами зварювання

0
0
з відпуском 100 С 1 год. після охолодження до температури 100 С і без
нього) та металу зони термічного впливу (зі структурою 66% бейніту + 34%

0
мартенситу з відпуском 100 С 1 год. після охолодження до температури
