290

a б

в г

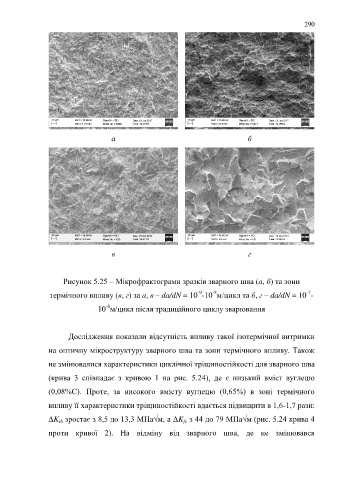

Рисунок 5.25 – Мікрофрактограми зразків зварного шва (a, б) та зони

-9
-8
-7
термічного впливу (в, г) за a, в – da/dN = 10 -10 м/цикл та б, г – da/dN = 10 -
-6
10 м/цикл після традиційного циклу зварювання

Дослідження показали відсутність впливу такої ізотермічної витримки

на оптичну мікроструктуру зварного шва та зони термічного впливу. Також

не змінювалися характеристики циклічної тріщиностійкості для зварного шва

(крива 3 співпадає з кривою 1 на рис. 5.24), де є низький вміст вуглецю

(0,08%С). Проте, за високого вмісту вуглецю (0,65%) в зоні термічного

впливу її характеристики тріщиностійкості вдається підвищити в 1,6-1,7 рази:

ΔK зростає з 8,5 до 13,3 MПa√м, а ΔK з 44 до 79 MПa√м (рис. 5.24 крива 4
th
fc
проти кривої 2). На відміну від зварного шва, де не змінювався
