Page 285 - Кулик В.В.

285

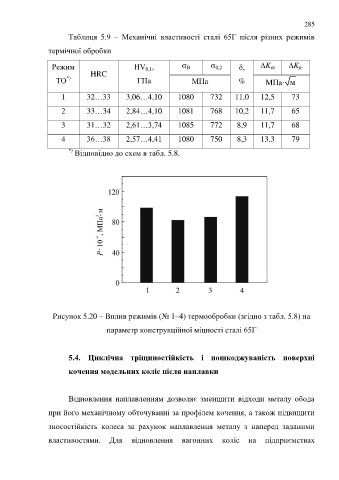

Таблиця 5.9 – Механічні властивості сталі 65Г після різних режимів

термічної обробки

Режим НV ,    K K
В
fc
th
0,2
0,1
HRC
*)
ТО ГПa МПa % MПa м
1 32…33 3,06…4,10 1080 732 11,0 12,5 73
2 33…34 2,84…4,10 1081 768 10,2 11,7 65
3 31…32 2,61…3,74 1085 772 8,9 11,7 68

4 36…38 2,57…4,41 1080 750 8,3 13,3 79
*) Відповідно до схем в табл. 5.8.

Рисунок 5.20 – Вплив режимів (№ 1–4) термообробки (згідно з табл. 5.8) на

параметр конструкційної міцності сталі 65Г

5.4. Циклічна тріщиностійкість і пошкоджуваність поверхні

кочення модельних коліс після наплавки

Відновлення наплавленням дозволяє зменшити відходи металу обода

при його механічному обточуванні за профілем кочення, а також підвищити
зносостійкість колеса за рахунок наплавлення металу з наперед заданими

властивостями. Для відновлення вагонних коліс на підприємствах
