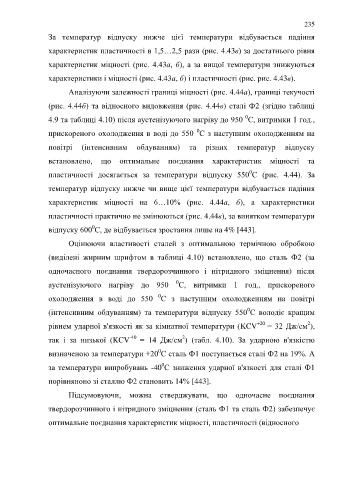

Page 235 - Кулик В.В.
P. 235
235
За температур відпуску нижче цієї температури відбувається падіння
характеристик пластичності в 1,5…2,5 рази (рис. 4.43в) за достатнього рівня
характеристик міцності (рис. 4.43а, б), а за вищої температури знижуються
характеристики і міцності (рис. 4.43а, б) і пластичності (рис. рис. 4.43в).
Аналізуючи залежності границі міцності (рис. 4.44а), границі текучості
(рис. 4.44б) та відносного видовження (рис. 4.44в) сталі Ф2 (згідно таблиці
0
4.9 та таблиці 4.10) після аустенізуючого нагріву до 950 С, витримки 1 год.,
0
прискореного охолодження в воді до 550 С з наступним охолодженням на
повітрі (інтенсивним обдуванням) та різних температур відпуску
встановлено, що оптимальне поєднання характеристик міцності та
0
пластичності досягається за температури відпуску 550 С (рис. 4.44). За
температур відпуску нижче чи вище цієї температури відбувається падіння
характеристик міцності на 6…10% (рис. 4.44а, б), а характеристики
пластичності практично не змінюються (рис. 4.44в), за винятком температури
0
відпуску 600 С, де відбувається зростання лише на 4% [443].
Оцінюючи властивості сталей з оптимальною термічною обробкою
(виділені жирним шрифтом в таблиці 4.10) встановлено, що сталь Ф2 (за
одночасного поєднання твердорозчинного і нітридного зміцнення) після
аустенізуючого нагріву до 950 0 С, витримки 1 год., прискореного
0
охолодження в воді до 550 С з наступним охолодженням на повітрі
0
(інтенсивним обдуванням) та температури відпуску 550 С володіє кращим
2
рівнем ударної в'язкості як за кімнатної температури (KCV +20 = 32 Дж/см ),
2
так і за низької (KCV -40 = 14 Дж/см ) (табл. 4.10). За ударною в'язкістю
0
визначеною за температури +20 С сталь Ф1 поступається сталі Ф2 на 19%. А
0
за температури випробувань -40 С зниження ударної в'язкості для сталі Ф1
порівняноно зі сталлю Ф2 становить 14% [443].
Підсумовуючи, можна стверджувати, що одночасне поєднання
твердорозчинного і нітридного зміцнення (сталь Ф1 та сталь Ф2) забезпечує
оптимальне поєднання характеристик міцності, пластичності (відносного
