Page 230 - Кулик В.В.

230

(0,58%С). Подібну ситуацію спостерігали для сталі з дисперсійним

зміцненням за її оптимального легування (точка 6) [437], а сталь з

твердорозчинним зміцненням (точка 4) має високий опір зношуванню (1/W),

але низький опір пошкоджуваності (1/D), подібно до високоміцних сталей

марок Т і Т (точки 2 і 3, відповідно). При цьому найнижче значення 1/D
м
демонструє сталь Т (0,66%С) з найменшою циклічною в’язкістю руйнування
м
K [398, 423].
fc

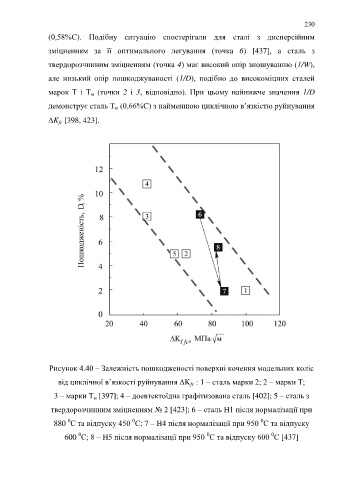

Рисунок 4.40 – Залежність пошкодженості поверхні кочення модельних коліс

від циклічної в’язкості руйнування ΔK : 1 – сталь марки 2; 2 – марки Т;
fc
3 – марки Т [397]; 4 – доевтектоїдна графітизована сталь [402]; 5 – сталь з
м
твердорозчинним зміцненням № 2 [423]; 6 – сталь Н1 після нормалізації при

0
0
0
880 С та відпуску 450 С; 7 – Н4 після нормалізації при 950 С та відпуску
0
0
0
600 С; 8 – Н5 після нормалізації при 950 С та відпуску 600 С [437]
