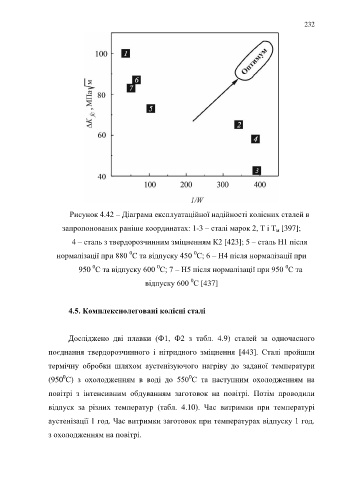

Page 232 - Кулик В.В.

232

Рисунок 4.42 – Діаграма експлуатаційної надійності колісних сталей в

запропонованих раніше координатах: 1-3 – сталі марок 2, Т і Т [397];
м
4 – сталь з твердорозчинним зміцненням К2 [423]; 5 – сталь Н1 після

0
0
нормалізації при 880 С та відпуску 450 С; 6 – Н4 після нормалізації при
0
0
0
950 С та відпуску 600 С; 7 – Н5 після нормалізації при 950 С та
0
відпуску 600 С [437]

4.5. Комплекснолеговані колісні сталі

Досліджено дві плавки (Ф1, Ф2 з табл. 4.9) сталей за одночасного

поєднання твердорозчинного і нітридного зміцнення [443]. Сталі пройшли

термічну обробки шляхом аустенізуючого нагріву до заданої температури

0
0
(950 С) з охолодженням в воді до 550 С та наступним охолодженням на
повітрі з інтенсивним обдуванням заготовок на повітрі. Потім проводили

відпуск за різних температур (табл. 4.10). Час витримки при температурі

аустенізації 1 год. Час витримки заготовок при температурах відпуску 1 год.

з охолодженням на повітрі.
