Page 229 - Кулик В.В.

229

.
.
-4
(параметр [V N]= 22,1 10 ). Подальше зростання вмісту азоту (0,0182%) та
ванадію (0,23%) призводить до перенапруження структури, що в першу чергу
відображається на циклічній в'язкості руйнування K , а як наслідок – на
fc
пошкодженості поверхні кочення коліс (рис. 4.40) [437].

а б

в

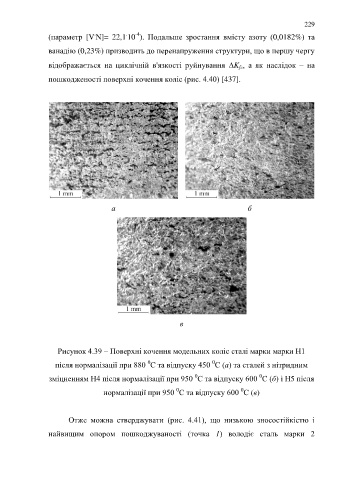

Рисунок 4.39 – Поверхні кочення модельних коліс сталі марки марки Н1

0
0
після нормалізації при 880 С та відпуску 450 С (а) та сталей з нітридним
0
0
зміцненням Н4 після нормалізації при 950 С та відпуску 600 С (б) і Н5 після
0
0
нормалізації при 950 С та відпуску 600 С (в)

Отже можна стверджувати (рис. 4.41), що низькою зносостійкістю і

найвищим опором пошкоджуваності (точка 1) володіє сталь марки 2
