Page 210 - Кулик В.В.
P. 210

210























                                        а                                               б























                                                                в

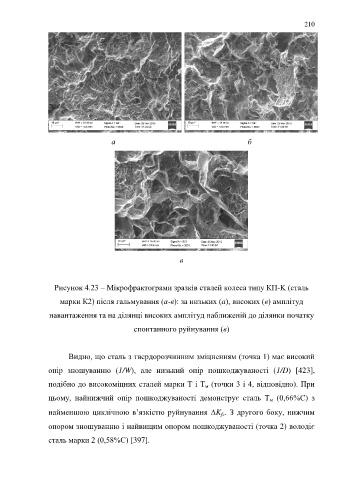

                    Рисунок 4.23 – Мікрофрактограми зразків сталей колеса типу КП-K (сталь

                      марки К2) після гальмування (а-в): за низьких (a), високих (в) амплітуд

                  навантаження та на ділянці високих амплітуд наближеній до ділянки початку

                                                спонтанного руйнування (в)



                         Видно, що сталь з твердорозчинним зміцненням (точка 1) має високий

                  опір  зношуванню  (1/W),  але  низький  опір  пошкоджуваності  (1/D)  [423],

                  подібно до високоміцних сталей марки Т і Т  (точки 3 і 4, відповідно). При
                                                                         м
                  цьому,  найнижчий  опір  пошкоджуваності  демонструє  сталь  Т   (0,66%С)  з
                                                                                                м
                  найменшою циклічною в’язкістю руйнування  K . З другого боку, нижчим
                                                                               fc
                  опором зношуванню і найвищим опором пошкоджуваності (точка 2) володіє


                  сталь марки 2 (0,58%С) [397].
   205   206   207   208   209   210   211   212   213   214   215
