Page 211 - Кулик В.В.

211

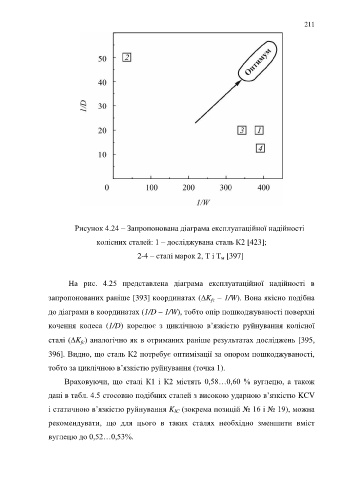

Рисунок 4.24 – Запропонована діаграма експлуатаційної надійності

колісних сталей: 1 – досліджувана сталь К2 [423];

2-4 – сталі марок 2, Т і Т [397]
м

На рис. 4.25 представлена діаграма експлуатаційної надійності в

запропонованих раніше [393] координатах (K – 1/W). Вона якісно подібна
fc
до діаграми в координатах (1/D – 1/W), тобто опір пошкоджуваності поверхні

кочення колеса (1/D) корелює з циклічною в’язкістю руйнування колісної

сталі (K ) аналогічно як в отриманих раніше результатах досліджень [395,
fc
396]. Видно, що сталь К2 потребує оптимізації за опором пошкоджуваності,

тобто за циклічною в’язкістю руйнування (точка 1).

Враховуючи, що сталі К1 і К2 містять 0,58…0,60 % вуглецю, а також

дані в табл. 4.5 стосовно подібних сталей з високою ударною в’язкістю KCV

і статичною в’язкістю руйнування K (зокрема позицій № 16 і № 19), можна
IC
рекомендувати, що для цього в таких сталях необхідно зменшити вміст

вуглецю до 0,52…0,53%.
