Page 215 - Кулик В.В.

215

Продовження таблиці 4.7

0

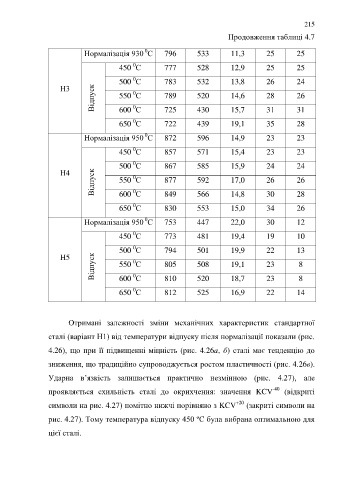

Нормалізація 930 С 796 533 11,3 25 25

0
450 С 777 528 12,9 25 25
0
500 С 783 532 13,8 26 24
Відпуск 550 С 789 520 14,6 28 26
Н3 0

0
15,7
430
600 С
725
31
31
0
650 С 722 439 19,1 35 28
0
Нормалізація 950 С 872 596 14,9 23 23
0
450 С 857 571 15,4 23 23
0
500 С 867 585 15,9 24 24
Відпуск 550 С 877 592 17,0 26 26
Н4
0
0
566
849
600 С
28
30
14,8
0
650 С 830 553 15,0 34 26
0
Нормалізація 950 С 753 447 22,0 30 12
0
450 С 773 481 19,4 19 10
0
500 С 794 501 19,9 22 13
Відпуск 550 С 805 508 19,1 23 8
Н5
0
0
18,7
600 С
520
23
8
810
0
650 С 812 525 16,9 22 14

Отримані залежності зміни механічних характеристик стандартної

сталі (варіант Н1) від температури відпуску після нормалізації показали (рис.

4.26), що при її підвищенні міцність (рис. 4.26а, б) сталі має тенденцію до

зниження, що традиційно супроводжується ростом пластичності (рис. 4.26в).

Ударна в’язкість залишається практично незмінною (рис. 4.27), але

-40
проявляється схильність сталі до окрихчення: значення KCV (відкриті
+20
символи на рис. 4.27) помітно нижчі порівняно з KCV (закриті символи на
рис. 4.27). Тому температура відпуску 450 ºС була вибрана оптимальною для

цієї сталі.
