Page 154 - Кулик В.В.

154

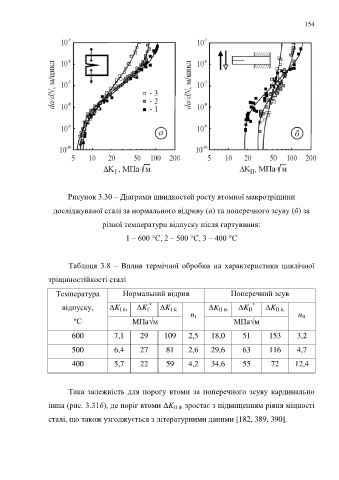

Рисунок 3.30 – Діаграми швидкостей росту втомної макротріщини

досліджуваної сталі за нормального відриву (a) та поперечного зсуву (б) за

різної температури відпуску після гартування:

1 – 600 °С, 2 – 500 °С, 3 – 400 °С

Таблиця 3.8 – Вплив термічної обробки на характеристики циклічної

тріщиностійкості сталі

Температура Нормальний відрив Поперечний зсув

*
*
відпуску, ΔK ΔK ΔK ΔK II th ΔK ΔK II fc
I
I fc
I th
II
n n
II
I
ºС МПа√м МПа√м
600 7,1 29 109 2,5 18,0 51 153 3,2
500 6,4 27 81 2,6 29,6 63 116 4,7
400 5,7 22 59 4,2 34,6 55 72 12,4

Така залежність для порогу втоми за поперечного зсуву кардинально

інша (рис. 3.31б), де поріг втоми ΔK II th зростає з підвищенням рівня міцності

сталі, що також узгоджується з літературними даними [182, 389, 390].
