Page 50 - ЛІТЕРАТУРНИЙ ОГЛЯД
P. 50
50

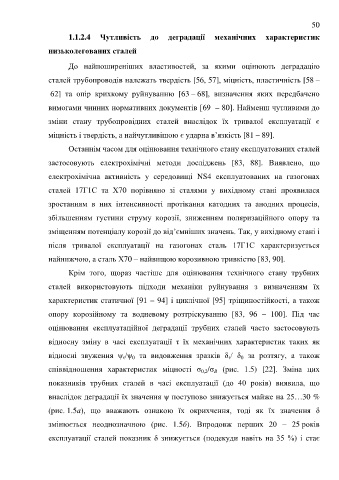

1.1.2.4 Чутливість до деградації механічних характеристик
низьколегованих сталей
До найпоширеніших властивостей, за якими оцінюють деградацію
сталей трубопроводів належать твердість [56, 57], міцність, пластичність [58 –
62] та опір крихкому руйнуванню [63 – 68], визначення яких передбачено
вимогами чинних нормативних документів [69 – 80]. Найменш чутливими до
зміни стану трубопровідних сталей внаслідок їх тривалої експлуатації є
міцність і твердість, а найчутливішою є ударна в’язкість [81 – 89].
Останнім часом для оцінювання технічного стану експлуатованих сталей
застосовують електрохімічні методи досліджень [83, 88]. Виявлено, що
електрохімічна активність у середовищі NS4 експлуатованих на газогонах
сталей 17Г1С та Х70 порівняно зі сталями у вихідному стані проявилася
зростанням в них інтенсивності протікання катодних та анодних процесів,
збільшенням густини струму корозії, зниженням поляризаційного опору та
зміщенням потенціалу корозії до від’ємніших значень. Так, у вихідному стані і
після тривалої експлуатації на газогонах сталь 17Г1С характеризується
найнижчою, а сталь Х70 – найвищою корозивною тривкістю [83, 90].
Крім того, щораз частіше для оцінювання технічного стану трубних
сталей використовують підходи механіки руйнування з визначенням їх
характеристик статичної [91 – 94] і циклічної [95] тріщиностійкості, а також
опору корозійному та водневому розтріскуванню [83, 96 – 100]. Під час
оцінювання експлуатаційної деградації трубних сталей часто застосовують
відносну зміну в часі експлуатації τ їх механічних характеристик таких як
відносні звуження ψ /ψ та видовження зразків δ / δ за розтягу, а також
0
τ
0
τ
співвідношення характеристик міцності σ /σ (рис. 1.5) [22]. Зміна цих
0,2
В
показників трубних сталей в часі експлуатації (до 40 років) виявила, що
внаслідок деградації їх значення ψ поступово знижується майже на 25…30 %
(рис. 1.5а), що вважають ознакою їх окрихчення, тоді як їх значення δ
змінюється неоднозначною (рис. 1.5б). Впродовж перших 20 – 25 років
експлуатації сталей показник δ знижується (подекуди навіть на 35 %) і стає
