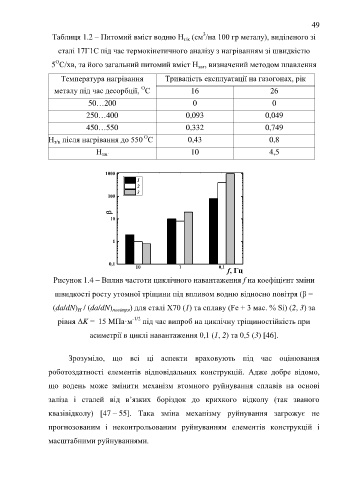

Page 49 - ЛІТЕРАТУРНИЙ ОГЛЯД
P. 49
49
3
Таблиця 1.2 – Питомий вміст водню Н (см /на 100 гр металу), виділеного зі
т/к
сталі 17Г1С під час термокінетичного аналізу з нагріванням зі швидкістю
О
5 С/хв, та його загальний питомий вміст Н , визначений методом плавлення
заг
Температура нагрівання Тривалість експлуатації на газогонах, рік
О
металу під час десорбції, С 16 26
50…200 0 0
250…400 0,093 0,049
450…550 0,332 0,749
О
Н після нагрівання до 550 С 0,43 0,8
т/к
Н 10 4,5
заг
1000
1
2
3
100
10
1
0,1
10 1 0,1
f, Гц
Рисунок 1.4 – Вплив частоти циклічного навантаження f на коефіцієнт зміни
швидкості росту утомної тріщини під впливом водню відносно повітря (β =
(da/dN) / (da/dN) повітря ) для сталі Х70 (1) та сплаву (Fe + 3 мас. % Si) (2, 3) за
H
рівня ΔK = 15 МПа·м -1/2 під час випроб на циклічну тріщиностійкість при
асиметрії в циклі навантаження 0,1 (1, 2) та 0,5 (3) [46].
Зрозуміло, що всі ці аспекти враховують під час оцінювання
роботоздатності елементів відповідальних конструкцій. Адже добре відомо,
що водень може змінити механізм втомного руйнування сплавів на основі
заліза і сталей від в’язких боріздок до крихкого відколу (так званого
квазівідколу) [47 – 55]. Така зміна механізму руйнування загрожує не
прогнозованим і неконтрольованим руйнуванням елементів конструкцій і
масштабними руйнуваннями.
