Page 85 -

Кількість частинок для обраних трьох фракції є приблизно однаковою для

обох систем (табл. 3.10). Невеликий зсув (~4,4 %) в область вищої дисперсності

спостерігається для композиту з графітом. Обчислення вагового співвідношен-

ня частинок (рис. 3.17) показало, що для великих частинок (>3 мкм) спостеріга-

ється їх значне зменшення, майже удвічі, для С-вмісного композиту. Однак, ва-

рто відмітити, що кількість таких частинок не перевищує 0,5 % від загальної.

Вагова частка середньої фракції (1-3 мкм) збільшилась за рахунок здрібнення
більшої (>3 мкм) для С-вмісного композиту. Вага частинок 0,1-1 мкм також

збільшилась на ~4 ваг.% у порівняні з подвійним композитом. Отже, можна
стверджування, що додавання малої кількості графіту до композиту дозволяє

сформувати більш дисперсну мікроструктуру.

14
8
12

10 6
Маса, % 8 Маса, % 4

6
4
2
2
0
0 1 2 3 4 5 0 0 1 2 3
d, мкм d, мкм

а б

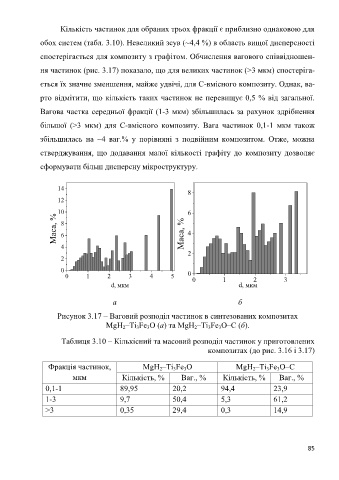

Рисунок 3.17 – Ваговий розподіл частинок в синтезованих композитах
MgH –Ti Fe O (а) та MgH –Ti Fe O–C (б).
3
3
3
3
2
2
Таблиця 3.10 – Кількісний та масовий розподіл частинок у приготовлених
композитах (до рис. 3.16 і 3.17)
Фракція частинок, MgH –Ti Fe O MgH –Ti Fe O–C
3
3
2
3
2
3
мкм Кількість, % Ваг., % Кількість, % Ваг., %
0,1-1 89,95 20,2 94,4 23,9
1-3 9,7 50,4 5,3 61,2
>3 0,35 29,4 0,3 14,9

85
