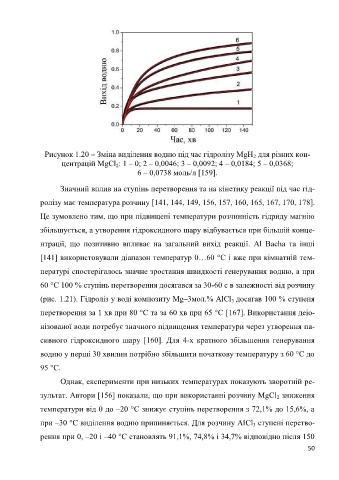

Page 50 -

Рисунок 1.20 – Зміна виділення водню під час гідролізу MgH для різних кон-
2
центрацій MgCl : 1 – 0; 2 – 0,0046; 3 – 0,0092; 4 – 0,0184; 5 – 0,0368;
2
6 – 0,0738 моль/л [159].

Значний вплив на ступінь перетворення та на кінетику реакції під час гід-

ролізу має температура розчину [141, 144, 149, 156, 157, 160, 165, 167, 170, 178].

Це зумовлено тим, що при підвищені температури розчинність гідриду магнію

збільшується, а утворення гідроксидного шару відбувається при більшій конце-

нтрації, що позитивно впливає на загальний вихід реакції. Al Bacha та інші

[141] використовували діапазон температур 0…60 °С і вже при кімнатній тем-
пературі спостерігалось значне зростання швидкості генерування водню, а при

60 °С 100 % ступінь перетворення досягався за 30-60 с в залежності від розчину
(рис. 1.21). Гідроліз у воді композиту Mg‒3мол.% AlCl досягав 100 % ступеня
3

перетворення за 1 хв при 80 °С та за 60 хв при 65 °С [167]. Використання деіо-

нізованої води потребує значного підвищення температури через утворення па-

сивного гідроксидного шару [160]. Для 4-х кратного збільшення генерування

водню у перші 30 хвилин потрібно збільшити початкову температуру з 60 °С до

95 °С.

Однак, експерименти при низьких температурах показують зворотній ре-

зультат. Автори [156] показали, що при використанні розчину MgCl зниження
2
температури від 0 до ‒20 °С знижує ступінь перетворення з 72,1% до 15,6%, а

при ‒30 °С виділення водню припиняється. Для розчину AlCl ступені перетво-
3
рення при 0, ‒20 і ‒40 °С становлять 91,1%, 74,8% і 34,7% відповідно після 150

50
