Page 54 -

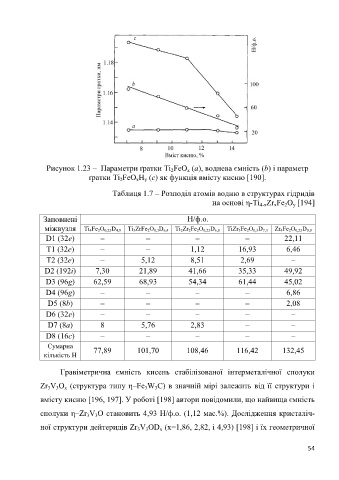

Рисунок 1.23 – Параметри ґратки Ti FeO (a), воднева ємність (b) і параметр
2
x
ґратки Ti FeO H (c) як функція вмісту кисню [190].
x
y
2
Таблиця 1.7 – Розподіл атомів водню в структурах гідридів
на основі η-Ti Zr Fe O [194]
y
4-x
x
2
Заповнені H/ф.о.
міжвузля Ti 4Fe 2O 0,25D 4,9 Ti 3ZrFe 2O 0,3D 6,4 Ti 2Zr 2Fe 2O 0,25D 6,8 TiZr 3Fe 2O 0,3D 7,3 Zr 4Fe 2O 0,25D 9,9
D1 (32e) – – – – 22,11

T1 (32e) – – 1,12 16,93 6,46
T2 (32e) – 5,12 8,51 2,69 –
D2 (192i) 7,30 21,89 41,66 35,33 49,92

D3 (96g) 62,59 68,93 54,34 61,44 45,02
D4 (96g) – – – – 6,86

D5 (8b) – – – – 2,08
D6 (32e) – – – – –
D7 (8a) 8 5,76 2,83 – –

D8 (16c) – – – – –
Сумарна 77,89 101,70 108,46 116,42 132,45
кількість H

Гравіметрична ємність кисень стабілізованої інтерметалічної сполуки

Zr V O (структура типу η–Fe W C) в значній мірі залежить від її структури і
3
3
3
x
3
вмісту кисню [196, 197]. У роботі [198] автори повідомили, що найвища ємність
сполуки η–Zr V O становить 4,93 H/ф.о. (1,12 мас.%). Дослідження кристаліч-
3
3
ної структури дейтеридів Zr V OD (x=1,86, 2,82, і 4,93) [198] і їх геометричної
3
3
x
54
