Page 116 -

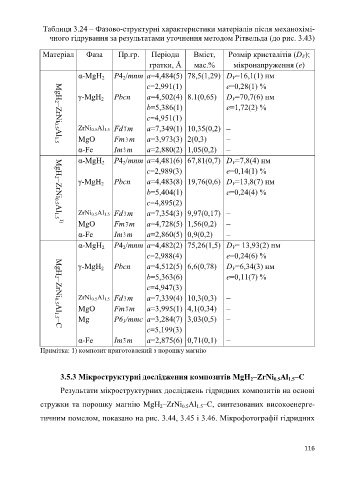

Таблиця 3.24 – Фазово-структурні характеристики матеріалів після механохімі-
чного гідрування за результатами уточнення методом Рітвельда (до рис. 3.43)

Матеріал Фаза Пр.гр. Періоди Вміст, Розмір кристалітів (D );
V
гратки, Å мас.% мікронапруження (e)

α-MgH P4 /mnm a=4,484(5) 78,5(1,29) D =16,1(1) нм
2
V
2
c=2,991(1) e=0,28(1) %
γ-MgH Pbcn a=4,502(4) 8.1(0,65) D =70,7(6) нм
V
2
b=5,386(1) e=1,72(2) %
c=4,951(1)
ZrNi 0.5Al 1.5 Fd 3m a=7,349(1) 10,35(0,2) –

MgO Fm 3m a=3,973(3) 2(0,3) –
MgH 2–ZrNi 0.5Al 1.5
α-Fe Im3m a=2,880(2) 1,05(0,2) –
α-MgH P4 /mnm a=4,481(6) 67,81(0,7) D =7,8(4) нм
V
2
2
c=2,989(3) e=0,14(1) %
γ-MgH Pbcn a=4,483(8) 19,76(0,6) D =13,8(7) нм
V
2
b=5,404(1) e=0,24(4) %
c=4,895(2)
ZrNi 0.5Al 1.5 Fd 3m a=7,354(3) 9,97(0,17) –
MgO Fm 3m a=4,728(5) 1,56(0,2) –
MgH 2–ZrNi 0.5Al 1.5 1)
α-Fe Im3m a=2,860(5) 0,9(0,2) –

α-MgH P4 /mnm a=4,482(2) 75,26(1,5) D = 13,93(2) нм
V
2
2
c=2,988(4) e=0,24(6) %
γ-MgH Pbcn a=4,512(5) 6,6(0,78) D =6,34(3) нм
2
V
b=5,363(6) e=0,11(7) %
c=4,947(3)
ZrNi 0.5Al 1.5 Fd 3m a=7,339(4) 10,3(0,3) –

MgO Fm 3m a=3,995(1) 4,1(0,34) –
Mg P6 /mmc a=3,284(7) 3,03(0,5) –
3
с=5,199(3)
MgH 2–ZrNi 0.5Al 1.5–C
α-Fe Im3m a=2,875(6) 0,71(0,1) –
Примітка: 1) композит приготовлений з порошку магнію

3.5.3 Мікроструктурні дослідження композитів MgH –ZrNi Al –С
1.5
0.5
2
Результати мікроструктурних досліджень гідридних композитів на основі
стружки та порошку магнію MgH –ZrNi Al –C, синтезованих високоенерге-
2
0.5
1.5
тичним помелом, показано на рис. 3.44, 3.45 і 3.46. Мікрофотографії гідридних

116
