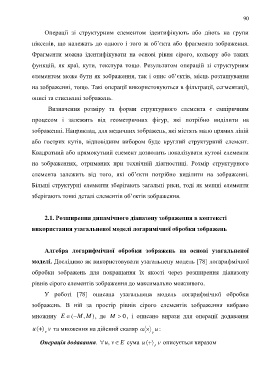

Page 90 - КЛАСИФІКАЦІЯ ЛОКАЛІЗОВАНИХ ДЕФЕКТІВ ЗВАРНИХ ШВІВ НА РЕНТГЕНІВСЬКИХ ЗОБРАЖЕННЯХ ТРУБ

90

Операції зі структурним елементом ідентифікують або діють на групи

пікселів, що належать до одного і того ж об’єкта або фрагмента зображення.

Фрагменти можна ідентифікувати на основі рівня сірого, кольору або таких

функцій, як краї, кути, текстура тощо. Результатом операцій зі структурним

елементом може бути як зображення, так і опис об’єктів, місць розташування

на зображенні, тощо. Такі операції використовуються в фільтрації, сегментації,

описі та стисненні зображень.

Визначення розміру та форми структурного елемента є емпіричним

процесом і залежить від геометричних фігур, які потрібно виділити на

зображенні. Наприклад, для медичних зображень, які містять мало прямих ліній

або гострих кутів, відповідним вибором буде круглий структурний елемент.

Квадратний або прямокутний елемент дозволить локалізувати кутові елементи

на зображеннях, отриманих при технічній діагностиці. Розмір структурного

елемента залежить від того, які об’єкти потрібно виділити на зображенні.

Більші структурні елементи зберігають загальні риси, тоді як менші елементи

зберігають тонкі деталі елементів об’єктів зображення.

2.1. Розширення динамічного діапазону зображення в контексті

використання узагальненої моделі логаримічної обробки зображень

Алгебра логарифмічної обробки зображень на основі узагальненої

моделі. Дослідимо як використовувати узагальнену модель [78] логарифмічної

обробки зображень для покращання їх якості через розширення діапазону

рівнів сірого елементів зображення до максимально можливого.
У роботі [78] описана узагальнена модель логарифмічної обробки

зображень. В ній за простір рівнів сірого елементів зображення вибрано
множину E  ( M ,M ), де M  0 , і описано вирази для операції додавання

u p v та множення на дійсний скаляр   p u :

Операція додавання. u , v E сума u v описується виразом
p
