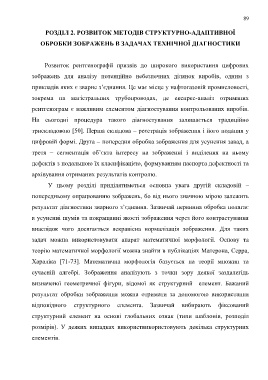

Page 89 - КЛАСИФІКАЦІЯ ЛОКАЛІЗОВАНИХ ДЕФЕКТІВ ЗВАРНИХ ШВІВ НА РЕНТГЕНІВСЬКИХ ЗОБРАЖЕННЯХ ТРУБ

89

РОЗДІЛ 2. РОЗВИТОК МЕТОДІВ СТРУКТУРНО-АДАПТИВНОЇ

ОБРОБКИ ЗОБРАЖЕНЬ В ЗАДАЧАХ ТЕХНІЧНОЇ ДІАГНОСТИКИ

Розвиток рентгенографії призвів до широкого використання цифрових

зображень для аналізу потенційно небезпечних ділянок виробів, одним з

прикладів яких є зварне з’єднання. Це має місце у нафтогазовій промисловості,

зокрема на магістральних трубопроводах, де експрес-аналіз отриманих

рентгенограм є важливим елементом діагностування контрольованих виробів.

На сьогодні процедура такого діагностування залишається традиційно

трискладовою [50]. Перша складова – реєстрація зображення і його подання у

цифровій формі. Друга – попередня обробка зображення для усунення завад, а

третя – сегментація об’єкта інтересу на зображенні і виділення на ньому

дефектів з подальшою їх класифікацією, формуванням паспорта дефектності та

архівування отриманих результатів контролю.

У цьому розділі приділятиметься основна увага другій складовій –

попередньому опрацюванню зображень, бо від нього значною мірою залежить

результат діагностики зварного з’єднання. Зазвичай первинна обробка полягає

в усуненні шумів та покращанні якості зображення через його контрастування

внаслідок чого досягається яскравісна нормалізація зображення. Для таких

задач можна використовувати апарат математичної морфології. Основу та

теорію математичної морфології можна знайти в публікаціях Матерона, Серра,

Хараліка [71-73]. Математична морфологія базується на теорії множин та

сучасній алгебрі. Зображення аналізують з точки зору деякої заздалегідь

визначеної геометричної фігури, відомої як структурний елемент. Бажаний
результат обробки зображення можна отримати за допомогою використання

відповідного структурного елемента. Зазвичай вибирають фіксований
структурний елемент на основі глобальних ознак (типи шаблонів, розподіл

розмірів). У деяких випадках використвикористовують декілька структурних
елементів.
