117

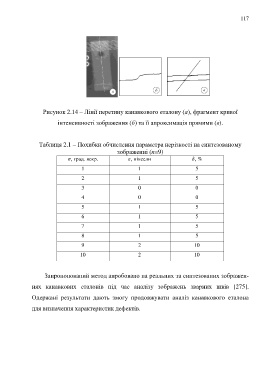

Рисунок 2.14 ‒ Лінії перетину канавкового еталону (а), фрагмент кривої

інтенсивності зображення (б) та її апроксимація прямими (в).

Таблиця 2.1 ‒ Похибки обчислення параметра нерізкості на синтезованому
зображенні (n=9)
, град. яскр. , піксели , %

1 1 5
2 1 5

3 0 0

4 0 0
5 1 5

6 1 5

7 1 5
8 1 5

9 2 10

10 2 10

Запропонований метод апробовано на реальних та синтезованих зображен-

нях канавкових еталонів під час аналізу зображень зварних швів [275].

Одержані результати дають змогу продовжувати аналіз канавкового еталона

для визначення характеристик дефектів.
