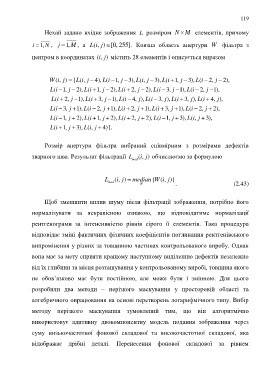

Нехай задано вхідне зображення L розміром N M елементів, причому
i 1 , N , j 1 , M , а L i , ( j ) , 0 [ 255 ]. Ковзна область апертури W фільтра з
центром в координатах ,( ji ) містить 28 елементів і описується виразом
W i , ( j ) { iL , ( j 4 ), L ( i , 1 j 3 ), L i , ( j 3 ), L ( i , 1 j 3 ), L ( i , 2 j 2 ),
L ( i , 1 j 2 ), L ( i , 1 j 2 ), L ( i , 2 j 2 ), L ( i , 3 j ), 1 L ( i , 2 j ), 1
L ( i , 2 j ), 1 L ( i , 3 j ), 1 L ( i , 4 j ), L ( i , 3 j ), L ( i , 3 j ), L ( i , 4 ), j
L ( i , 3 j ), 1 L ( i , 2 j ), 1 L ( i , 2 j ), 1 L ( i , 3 j ), 1 L ( i , 2 j 2 ),
L ( i , 1 j 2 ), L ( i , 1 j 2 ), L ( i , 2 j 2 ), L ( i , 1 j 3 ), L i , ( j 3 ),
L ( i , 1 j 3 ), L i , ( j 4 )}.
Розмір апертури фільтра вибраний співмірним з розмірами дефектів
зварного шва. Результат фільтрації L , (i ) j обчислюємо за формулою
med
L , (i ) j median {W i , ( j )}
med W . (2.43)
Щоб зменшити вплив шуму після фільтрації зображення, потрібно його
нормалізувати за яскравісною ознакою, що відповідатиме нормалізації
рентгенограми за інтенсивністю рівнів сірого її елементів. Така процедура
відповідає зміні фактичних фізичних коефіцієнтів поглинання рентгенівського
випромінення у різних за товщиною частинах контрольованого виробу. Однак
вона має за мету сприяти кращому наступному виділенню дефектів незалежно
від їх глибини та місця розташування у контрольованому виробі, товщина якого
не обов’язково має бути постійною, але може бути і змінною. Для цього
розробили два методи – нерізкого маскування у просторовій області та
алгебричного опрацювання на основі перетворень логарифмічного типу. Вибір
методу нерізкого маскування зумовлений тим, що він алгоритмічно
використовує адитивну двокомпонентну модель подання зображення через
суму низькочастотної фонової складової та високочастотної складової, яка
відображає дрібні деталі. Перенесення фонової складової за рівнем
