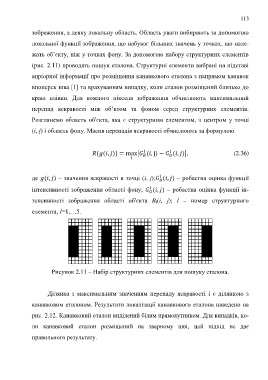

               зображення, а деяку локальну область. Область уваги вибирають за допомогою

               локальної функції зображення, що набуває більших значень у точках, що нале-

               жать об’єкту, ніж у точках фону. За допомогою набору структурних елементів

               (рис. 2.11) проводять пошук еталона. Структурні елементи вибрані на підставі

               апріорної інформації про розміщення канавкового еталона з напрямом канавок

               впоперек шва [1] та врахуванням випадку, коли еталон розміщений близько до

               краю  плівки.  Для  кожного  пікселя  зображення  обчислюють  максимальний

               перепад  яскравості  між  об’ктом  та  фоном  серед  структурних  елементів.

               Розглянемо  область  об'єкта,  яка  є структурним  елементом,  з  центром  у  точці

               (i, j) і область фону. Масив перепадів яскравості обчислюють за формулою





                                                          |                   |,                         (2.36)




               де         – значення яскравості в точці (i, j);         – робастна оцінка функції



               інтенсивності зображення області фону;          – робастна оцінка функції ін-

               тенсивності  зображення  області  об'єкта  B (i,  j);  l  –  номер  структурного
                                                                      l

               елемента, l=1,…5.














                        Рисунок 2.11 ‒ Набір структурних елементів для пошуку еталона.



                      Ділянка  з  максимальним  значенням  перепаду  яскравості  і  є  ділянкою  з

               канавковим еталоном. Результати локалізації канавкового еталона наведено на

               рис. 2.12. Канавковий еталон виділений білим прямокутником. Для випадків, ко-

               ли  канавковий  еталон  розміщений  на  зварному  шві,  цей  підхід  не  дає

               правильного результату.
