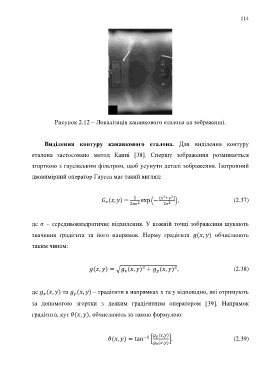

Рисунок 2.12 ‒ Локалізація канавкового еталона на зображенні.
Виділення контуру канавкового еталона. Для виділення контуру
еталона застосовано метод Канні [38]. Спершу зображення розмивається
згорткою з гаусівським фільтром, щоб усунути деталі зображення. Ізотропний
двовимірний оператор Гаусса має такий вигляд:
( ), (2.37)
де – середньоквадратичне відхилення. У кожній точці зображення шукають
значення градієнта та його напрямок. Норму градієнта обчислюють
таким чином:
√ , (2.38)
де та – градієнти в напрямках х та у відповідно, які отримують
за допомогою згортки з деяким градієнтним оператором [39]. Напрямок
градієнта, кут , обчислюють за такою формулою:
* +. (2.39)
