115

Якщо значення градієнта в точці більше від двох сусідніх у напрямку градієнта,

то ця точка є границею, інакше вона належить фону. Після цього за допомогою

двох порогів гістерезису ( і ( > )) вилучають слабкі границі.

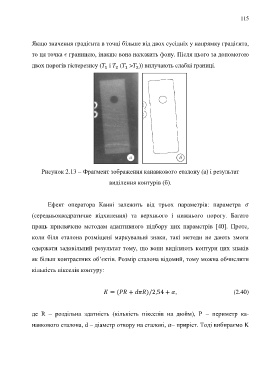

Рисунок 2.13 ‒ Фрагмент зображення канавкового еталону (а) і результат

виділення контурів (б).

Ефект оператора Канні залежить від трьох параметрів: параметра

(середньоквадратичне відхилення) та верхнього і нижнього порогу. Багато

праць присвячено методам адаптивного підбору цих параметрів [40]. Проте,

коли біля еталона розміщені маркувальні знаки, такі методи не дають змоги

одержати задовільний результат тому, що вони виділяють контури цих знаків

як більш контрастних об’єктів. Розмір еталона відомий, тому можна обчислити

кількість пікселів контуру:

, (2.40)

де R – роздільна здатність (кількість пікселів на дюйм), P – периметр ка-

навкового еталона, d – діаметр отвору на еталоні, – приріст. Тоді вибираємо K
