Page 83 - dysertaciyahembara

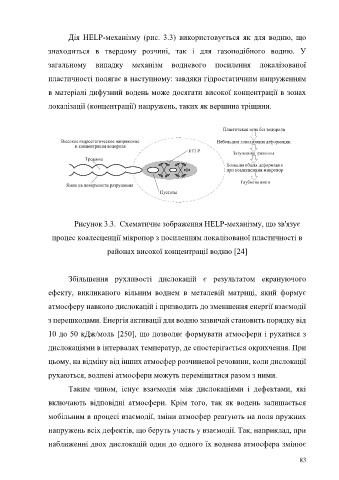

Дія HELP-механізму (рис. 3.3) використовується як для водню, що

знаходиться в твердому розчині, так і для газоподібного водню. У

загальному випадку механізм водневого посилення локалізованої

пластичності полягає в наступному: завдяки гідростатичним напруженням

в матеріалі дифузний водень може досягати високої концентрації в зонах

локалізації (концентрації) напружень, таких як вершина тріщини.

Рисунок 3.3. Схематичне зображення HELP-механізму, що зв'язує

процес коалесценції мікропор з посиленням локалізованої пластичності в

районах високої концентрації водню [24]

Збільшення рухливості дислокацій є результатом екрануючого

ефекту, викликаного вільним воднем в металевій матриці, який формує

атмосферу навколо дислокацій і призводить до зменшення енергії взаємодії

з перешкодами. Енергія активації для водню зазвичай становить порядку від

10 до 50 кДж/моль [250], що дозволяє формувати атмосфери і рухатися з

дислокаціями в інтервалах температур, де спостерігається окрихчення. При

цьому, на відміну від інших атмосфер розчиненої речовини, коли дислокації

рухаються, водневі атмосфери можуть переміщатися разом з ними.

Таким чином, існує взаємодія між дислокаціями і дефектами, які

включають відповідні атмосфери. Крім того, так як водень залишається

мобільним в процесі взаємодії, зміни атмосфер реагують на поля пружних

напружень всіх дефектів, що беруть участь у взаємодії. Так, наприклад, при

наближенні двох дислокацій один до одного їх воднева атмосфера змінює

83
