Page 50 - dysertaciyahembara
P. 50

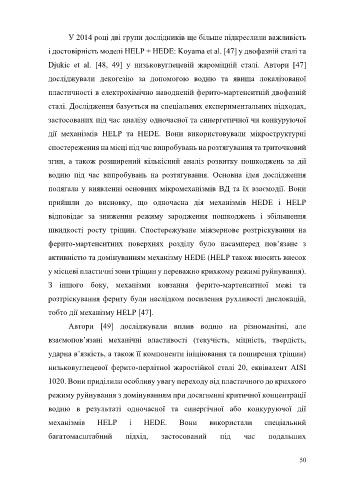

У 2014 році дві групи дослідників ще більше підкреслили важливість
і достовірність моделі HELP + HEDE: Koyama et al. [47] у двофазній сталі та
Djukic et al. [48, 49] у низьковуглецевій жароміцній сталі. Автори [47]
досліджували декогезію за допомогою водню та явища локалізованої
пластичності в електрохімічно наводненій ферито-мартенситній двофазній
сталі. Дослідження базується на спеціальних експериментальних підходах,
застосованих під час аналізу одночасної та синергетичної чи конкуруючої
дії механізмів HELP та HEDE. Вони використовували мікроструктурні
спостереження на місці під час випробувань на розтягування та триточковий
згин, а також розширений кількісний аналіз розвитку пошкоджень за дії
водню під час випробувань на розтягування. Основна ідея дослідження
полягала у виявленні основних мікромеханізмів ВД та їх взаємодії. Вони
прийшли до висновку, що одночасна дія механізмів HEDE і HELP
відповідає за зниження режиму зародження пошкоджень і збільшення
швидкості росту тріщин. Спостережуване міжзернове розтріскування на
ферито-мартенситних поверхнях розділу було насамперед пов’язане з
активністю та домінуванням механізму HEDE (HELP також вносить внесок
у місцеві пластичні зони тріщин у переважно крихкому режимі руйнування).
З іншого боку, механізми ковзання ферито-мартенситної межі та
розтріскування фериту були наслідком посилення рухливості дислокацій,
тобто дії механізму HELP [47].
Автори [49] досліджували вплив водню на різноманітні, але
взаємопов’язані механічні властивості (текучість, міцність, твердість,
ударна в’язкість, а також її компоненти ініціювання та поширення тріщин)
низьковуглецевої ферито-перлітної жаростійкої сталі 20, еквівалент AISI
1020. Вони приділили особливу увагу переходу від пластичного до крихкого
режиму руйнування з домінуванням при досягненні критичної концентрації
водню в результаті одночасної та синергічної або конкуруючої дії
механізмів HELP і HEDE. Вони використали спеціальний
багатомасштабний підхід, застосований під час подальших
50
