Page 54 - dysertaciyahembara

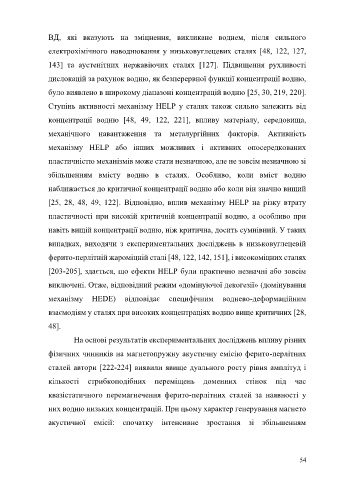

ВД, які вказують на зміцнення, викликане воднем, після сильного

електрохімічного наводнювання у низьковуглецевих сталях [48, 122, 127,

143] та аустенітних нержавіючих сталях [127]. Підвищення рухливості

дислокацій за рахунок водню, як безперервної функції концентрації водню,

було виявлено в широкому діапазоні концентрацій водню [25, 30, 219, 220].

Ступінь активності механізму HELP у сталях також сильно залежить від

концентрації водню [48, 49, 122, 221], впливу матеріалу, середовища,

механічного навантаження та металургійних факторів. Активність

механізму HELP або інших можливих і активних опосередкованих

пластичністю механізмів може стати незначною, але не зовсім незначною зі

збільшенням вмісту водню в сталях. Особливо, коли вміст водню

наближається до критичної концентрації водню або коли він значно вищий

[25, 28, 48, 49, 122]. Відповідно, вплив механізму HELP на різку втрату

пластичності при високій критичній концентрації водню, а особливо при

навіть вищій концентрації водню, ніж критична, досить сумнівний. У таких

випадках, виходячи з експериментальних досліджень в низьковуглецевій

ферито-перлітній жароміцній сталі [48, 122, 142, 151], і високоміцних сталях

[203-205], здається, що ефекти HELP були практично незначні або зовсім

виключені. Отже, відповідний режим «домінуючої декогезії» (домінування
механізму HEDE) відповідає специфічним воднево-деформаційним

взаємодіям у сталях при високих концентраціях водню вище критичних [28,
48].

На основі результатів експериментальних досліджень впливу різних
фізичних чинників на магнетопружну акустичну емісію ферито-перлітних

сталей автори [222-224] виявили явище дуального росту рівня амплітуд і

кількості стрибкоподібних переміщень доменних стінок під час

квазістатичного перемагнечення ферито-перлітних сталей за наявності у

них водню низьких концентрацій. При цьому характер генерування магнето

акустичної емісії: спочатку інтенсивне зростання зі збільшенням

54
