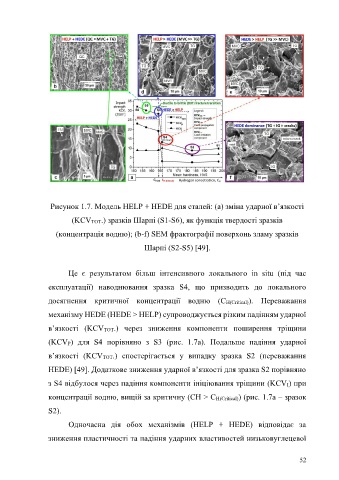

Рисунок 1.7. Модель HELP + HEDE для сталей: (а) зміна ударної в’язкості
(KCVTOT.) зразків Шарпі (S1-S6), як функція твердості зразків
(концентрація водню); (b-f) SEM фрактографії поверхонь зламу зразків
Шарпі (S2-S5) [49].
Це є результатом більш інтенсивного локального in situ (під час
експлуатації) наводнювання зразка S4, що призводить до локального
досягнення критичної концентрації водню (CH(Critical)). Переважання
механізму HEDE (HEDE > HELP) супроводжується різким падінням ударної
в’язкості (KCVTOT.) через зниження компоненти поширення тріщини
(KCVP) для S4 порівняно з S3 (рис. 1.7a). Подальше падіння ударної
в’язкості (KCVTOT.) спостерігається у випадку зразка S2 (переважання
HEDE) [49]. Додаткове зниження ударної в’язкості для зразка S2 порівняно
з S4 відбулося через падіння компоненти ініціювання тріщини (KCVI) при
концентрації водню, вищій за критичну (CH > CH(Critical)) (рис. 1.7a – зразок
S2).
Одночасна дія обох механізмів (HELP + HEDE) відповідає за
зниження пластичності та падіння ударних властивостей низьковуглецевої
52
