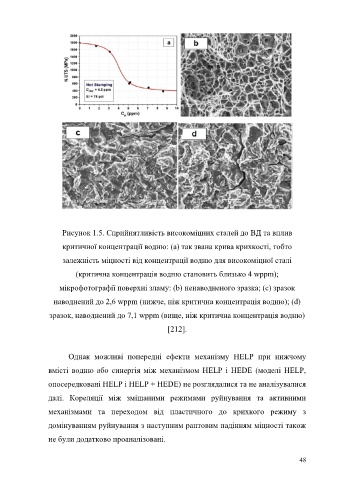

Рисунок 1.5. Сприйнятливість високоміцних сталей до ВД та вплив

критичної концентрації водню: (а) так звана крива крихкості, тобто

залежність міцності від концентрації водню для високоміцної сталі

(критична концентрація водню становить близько 4 wppm);

мікрофотографії поверхні зламу: (b) ненаводненого зразка; (c) зразок

наводнений до 2,6 wppm (нижче, ніж критична концентрація водню); (d)

зразок, наводнений до 7,1 wppm (вище, ніж критична концентрація водню)

[212].

Однак можливі попередні ефекти механізму HELP при нижчому

вмісті водню або синергія між механізмом HELP і HEDE (моделі HELP,

опосередковані HELP і HELP + HEDE) не розглядалися та не аналізувалися

далі. Кореляції між змішаними режимами руйнування та активними

механізмами та переходом від пластичного до крихкого режиму з

домінуванням руйнування з наступним раптовим падінням міцності також

не були додатково проаналізовані.

48
