Page 46 - dysertaciyahembara

особливо у вершині тріщини [211]. Також те саме стосується моделювання

дифузії водню, розподілу водню біля вершини тріщини [191]. Автори [40]

вказали, що ідентифікація та вимірювання концентрації водню в ключових

мікроструктурних особливостях і місцях захоплення в сталях необхідні для

кращого кількісного визначення синергії між усіма запропонованими

механізмами ВД. При локальному досягненні критичної концентрації

водню в сталях (CH(Critical)) відбувається раптове і різке падіння різних

механічних характеристик і пластичності [25, 28, 49, 122, 203-206, 208, 212-

214]. Це пов’язано, зокрема, з критичною втратою локальної міцності, що

призводить до типової зміни режиму руйнування з пластичного на крихкий

(рис. 1.4), де домінує декогезія (HEDE) [49]. Явище позначено як «Перехід

руйнування від пластичного до крихкого (DBT)» на рис. 1.4 і не слід плутати

з терміном перехід від пластичного до крихкого у сталях і чавуні при

низьких температурах.

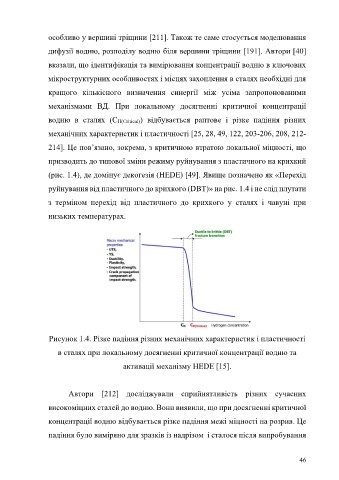

Рисунок 1.4. Різке падіння різних механічних характеристик і пластичності

в сталях при локальному досягненні критичної концентрації водню та

активації механізму HEDE [15].

Автори [212] досліджували сприйнятливість різних сучасних

високоміцних сталей до водню. Вони виявили, що при досягненні критичної

концентрації водню відбувається різке падіння межі міцності на розрив. Це

падіння було виміряно для зразків із надрізом і сталося після випробування

46
