Page 42 - dysertaciyahembara

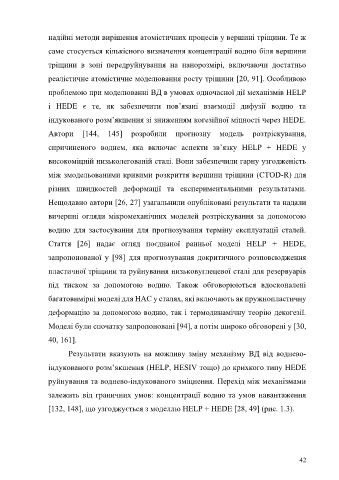

надійні методи вирішення атомістичних процесів у вершині тріщини. Те ж

саме стосується кількісного визначення концентрації водню біля вершини

тріщини в зоні передруйнування на нанорозмірі, включаючи достатньо

реалістичне атомістичне моделювання росту тріщини [20, 91]. Особливою

проблемою при моделюванні ВД в умовах одночасної дії механізмів HELP

і HEDE є те, як забезпечити пов’язані взаємодії дифузії водню та

індукованого розм’якшення зі зниженням когезійної міцності через HEDE.

Автори [144, 145] розробили прогнозну модель розтріскування,

спричиненого воднем, яка включає аспекти зв’язку HELP + HEDE у

високоміцній низьколегованій сталі. Вони забезпечили гарну узгодженість

між змодельованими кривими розкриття вершини тріщини (CTOD-R) для

різних швидкостей деформації та експериментальними результатами.

Нещодавно автори [26, 27] узагальнили опубліковані результати та надали

вичерпні огляди мікромеханічних моделей розтріскування за допомогою

водню для застосування для прогнозування терміну експлуатації сталей.

Стаття [26] надає огляд поєднаної ранньої моделі HELP + HEDE,

запропонованої у [98] для прогнозування докритичного розповсюдження

пластичної тріщини та руйнування низьковуглецевої сталі для резервуарів

під тиском за допомогою водню. Також обговорюються вдосконалені
багатовимірні моделі для HAC у сталях, які включають як пружнопластичну

деформацію за допомогою водню, так і термодинамічну теорію декогезії.
Моделі були спочатку запропоновані [94], а потім широко обговорені у [30,

40, 161].
Результати вказують на можливу зміну механізму ВД від воднево-

індукованого розм’якшення (HELP, HESIV тощо) до крихкого типу HEDE

руйнування та воднево-індукованого зміцнення. Перехід між механізмами

залежить від граничних умов: концентрації водню та умов навантаження

[132, 148], що узгоджується з моделлю HELP + HEDE [28, 49] (рис. 1.3).

42
