Page 37 - dysertaciyahembara
P. 37

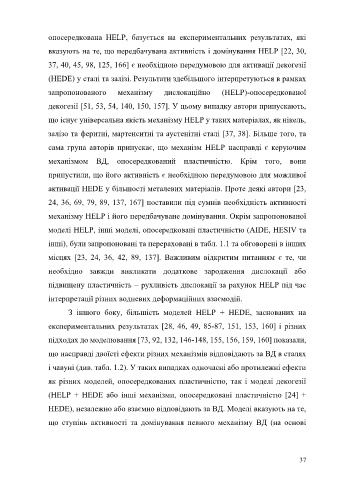

опосередкована  HELP,  базується  на  експериментальних  результатах,  які

                  вказують на те, що передбачувана активність і домінування HELP [22, 30,

                  37, 40, 45, 98, 125, 166] є необхідною передумовою для активації декогезії

                  (HEDE) у сталі та залізі. Результати здебільшого інтерпретуються в рамках

                  запропонованого         механізму        дислокаційно        (HELP)-опосередкованої

                  декогезії [51, 53, 54, 140, 150, 157]. У цьому випадку автори припускають,

                  що існує універсальна якість механізму HELP у таких матеріалах, як нікель,

                  залізо та феритні, мартенситні та аустенітні сталі [37, 38]. Більше того, та

                  сама  група  авторів  припускає,  що  механізм  HELP  насправді  є  керуючим

                  механізмом  ВД,  опосередкований  пластичністю.  Крім  того,  вони

                  припустили, що його активність є необхідною передумовою для можливої

                  активації HEDE у більшості металевих матеріалів. Проте деякі автори [23,

                  24, 36, 69, 79, 89, 137, 167] поставили під сумнів необхідність активності

                  механізму HELP і його передбачуване домінування. Окрім запропонованої

                  моделі HELP, інші моделі, опосередковані пластичністю (AIDE, HESIV та

                  інші), були запропоновані та перераховані в табл. 1.1 та обговорені в інших

                  місцях  [23,  24,  36,  42,  89,  137].  Важливим  відкритим  питанням  є  те,  чи

                  необхідно  завжди  викликати  додаткове  зародження  дислокації  або


                  підвищену пластичність – рухливість дислокації за рахунок HELP під час
                  інтерпретації різних водневих деформаційних взаємодій.


                         З  іншого  боку,  більшість  моделей  HELP  +  HEDE,  заснованих  на
                  експериментальних результатах [28, 46, 49, 85-87, 151, 153, 160] і різних


                  підходах до моделювання [73, 92, 132, 146-148, 155, 156, 159, 160] показали,
                  що насправді двоїсті ефекти різних механізмів відповідають за ВД в сталях


                  і чавуні (див. табл. 1.2). У таких випадках одночасні або протилежні ефекти

                  як різних моделей, опосередкованих  пластичністю, так і моделі декогезії

                  (HELP  +  HEDE  або  інші  механізми,  опосередковані  пластичністю  [24]  +

                  HEDE), незалежно або взаємно відповідають за ВД. Моделі вказують на те,

                  що  ступінь  активності  та  домінування  певного  механізму  ВД  (на  основі






                                                                                                          37
   32   33   34   35   36   37   38   39   40   41   42
