Page 44 - dysertaciyahembara

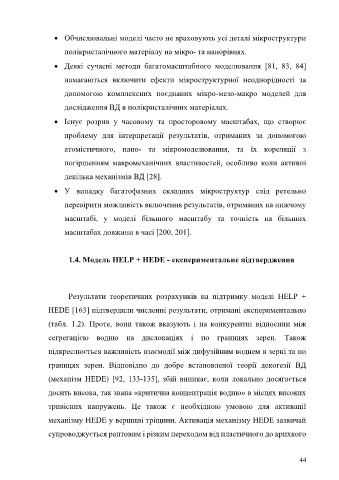

 Обчислювальні моделі часто не враховують усі деталі мікроструктури

полікристалічного матеріалу на мікро- та нанорівнях.

 Деякі сучасні методи багатомасштабного моделювання [81, 83, 84]
намагаються включити ефекти мікроструктурної неоднорідності за

допомогою комплексних поєднаних мікро-мезо-макро моделей для
дослідження ВД в полікристалічних матеріалах.

 Існує розрив у часовому та просторовому масштабах, що створює

проблему для інтерпретації результатів, отриманих за допомогою

атомістичного, нано- та мікромоделювання, та їх кореляції з

погіршенням макромеханічних властивостей, особливо коли активні

декілька механізмів ВД [28].

 У випадку багатофазних складних мікроструктур слід ретельно

перевірити можливість включення результатів, отриманих на нижчому

масштабі, у моделі більшого масштабу та точність на більших

масштабах довжини в часі [200, 201].

1.4. Модель HELP + HEDE - експериментальне підтвердження

Результати теоретичних розрахунків на підтримку моделі HELP +

HEDE [163] підтвердили численні результати, отримані експериментально

(табл. 1.2). Проте, вони також вказують і на конкурентні відносини між

сегрегацією водню на дислокаціях і по границях зерен. Також

підкреслюється важливість взаємодії між дифузійним воднем в зерні та по

границях зерен. Відповідно до добре встановленої теорії декогезії ВД

(механізм HEDE) [92, 133-135], збій виникає, коли локально досягається

досить висока, так звана «критична концентрація водню» в місцях високих

тривісних напружень. Це також є необхідною умовою для активації

механізму HEDE у вершині тріщини. Активація механізму HEDE зазвичай

супроводжується раптовим і різким переходом від пластичного до крихкого

44
