Page 40 - dysertaciyahembara

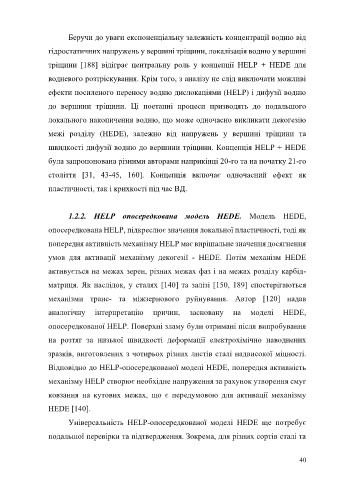

Беручи до уваги експоненціальну залежність концентрації водню від

гідростатичних напружень у вершині тріщини, локалізація водню у вершині

тріщини [188] відіграє центральну роль у концепції HELP + HEDE для

водневого розтріскування. Крім того, з аналізу не слід виключати можливі

ефекти посиленого переносу водню дислокаціями (HELP) і дифузії водню

до вершини тріщини. Ці поетапні процеси призводять до подальшого

локального накопичення водню, що може одночасно викликати декогезію

межі розділу (HEDE), залежно від напружень у вершині тріщини та

швидкості дифузії водню до вершини тріщини. Концепція HELP + HEDE

була запропонована різними авторами наприкінці 20-го та на початку 21-го

століття [31, 43-45, 160]. Концепція включає одночасний ефект як

пластичності, так і крихкості під час ВД.

1.2.2. HELP опосередкована модель HEDE. Модель HEDE,

опосередкована HELP, підкреслює значення локальної пластичності, тоді як

попередня активність механізму HELP має вирішальне значення досягнення

умов для активації механізму декогезії - HEDE. Потім механізм HEDE

активується на межах зерен, різних межах фаз і на межах розділу карбід-

матриця. Як наслідок, у сталях [140] та залізі [150, 189] спостерігаються
механізми транс- та міжзернового руйнування. Автор [120] надав

аналогічну інтерпретацію причин, засновану на моделі HEDE,
опосередкованої HELP. Поверхні зламу були отримані після випробування

на розтяг за низької швидкості деформації електрохімічно наводнених
зразків, виготовлених з чотирьох різних листів сталі надвисокої міцності.

Відповідно до HELP-опосередкованої моделі HEDE, попередня активність

механізму HELP створює необхідне напруження за рахунок утворення смуг

ковзання на кутових межах, що є передумовою для активації механізму

HEDE [140].

Універсальність HELP-опосередкованої моделі HEDE ще потребує

подальшої перевірки та підтвердження. Зокрема, для різних сортів сталі та

40
