Page 56 - Dycert_Havryluk

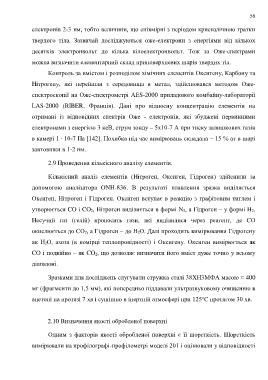

56

електронів 2-3 нм, тобто величини, що співмірні з періодом кристалічною гратки

твердого тіла. Зазвичай досліджуються оже-електрони з енергіями від кількох

десятків электронвольт до кілька кілоелектронвольт. Тож за Оже-спектрами

можна визначити елементарний склад приповерхневих шарів твердих тіл.

Контроль за вмістом і розподілом хімічних елементів Оксигену, Карбону та

Нітрогену, які перейшли з середовища в метал, здійснювався методом Оже-

спектроскопії на Оже-спектрометрі АЕS-2000 приладового комбайну-лабораторії

LAS-2000 (RIBER, Франція). Дані про відносну концентрацію елементів на

отримані із відповідних спектрів Оже - електронів, які збуджені первинними

електронами з енергією 3 кеВ, струм зонду – 5х10-7 А при тиску залишкових газів

в камері 1 ∙ 10-7 Па [142]. Похибка під час вимірювань складала – 15 % ат в шарі

завтовшки в 1-2 нм.

2.9 Проведення кількісного аналізу елементів.

Кількісний аналіз елементів (Нітроген, Оксиген, Гідроген) здійснили за

допомогою аналізатора ONH-836. В результаті плавлення зразка виділяється

Оксиген, Нітроген і Гідроген. Оксиген вступає в реакцію з графітовим тиглем і

утворюється CO і CO2, Нітроген виділяється в формі N2, а Гідроген – у формі H2.

Несучий газ (гелій) проносить гази, які виділилися через реагент, де CO

окислюється до CO2, а Гідроген – до H2O. Далі проходить вимірювання Гідрогену

як H2O, азота (в комірці теплопровідності) і Оксигену. Оксиген вимірюється як

CO і подвійно – як CO2, що дозволяє визначити його вміст дуже точно у всьому

діапазоні.

Зразками для досліджень слугували стружка сталі 38ХН3МФА масою ≈ 400

мг (фрагменти до 1,5 мм), які попередньо піддавали ультразвуковому очищенню в

о
ацетоні на протязі 7 хв і сушінню в інертній атмосфері при 125 С протягом 30 хв.

2.10 Визначення якості обробленої поверхні

Одним з факторів якості обробленої поверхні є її шорсткість. Шорсткість

вимірювали на профілографі-профілометрі моделі 201 і оцінювали у відповідності
