58

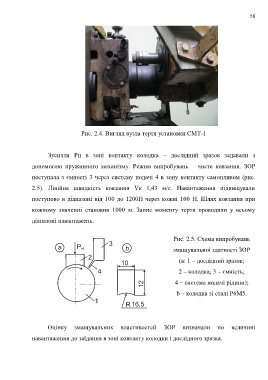

Рис. 2.4. Вигляд вузла тертя установки СМТ-1

Зусилля Рн в зоні контакту колодка – дослідний зразок задавали з

допомогою пружинного механізму. Режим випробувань – чисте ковзання. ЗОР

поступала з ємності 3 через систему подачі 4 в зону контакту самопливом (рис.

2.5). Лінійна швидкість ковзання Vк 1,43 м/с. Навантаження підвищували

поступово в діапазоні від 100 до 1200Н через кожні 100 Н. Шлях ковзання при

кожному значенні становив 1000 м. Запис моменту тертя проводили у всьому

діапазоні навантажень.

Рис. 2.5. Схема випробувань

змащувальної здатності ЗОР

(а: 1 – дослідний зразок;

2 – колодка; 3 – ємність;

4 – система подачі рідини);

b – колодка зі сталі Р6М5.

Оцінку змащувальних властивостей ЗОР визначали по величині

навантаження до заїдання в зоні контакту колодки і дослідного зразка.
