Page 55 - Dycert_Havryluk

55

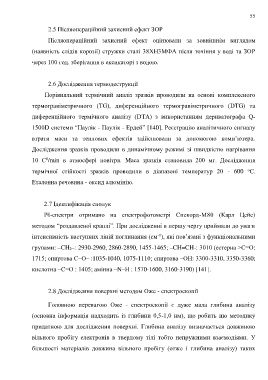

2.5 Післяопераційний захисний ефект ЗОР

Післяопераційний захисний ефект оцінювали за зовнішнім виглядом

(наявність слідів корозії) стружки сталі 38ХН3МФА після точіння у воді та ЗОР

через 100 год. зберігання в ексикаторі з водою.

2.6 Дослідження термодеструкції

Порівняльний термічний аналіз зразків проводили на основі комплексного

термогравіметричного (TG), диференційного термогравіметричного (DTG) та

диференційного термічного аналізу (DTA) з використанням дериватографа Q-

1500D системи “Паулік - Паулік - Ердей” [140]. Реєстрацію аналітичного сигналу

втрати маси та теплових ефектів здійснювали за допомогою комп’ютера.

Дослідження зразків проводили в динамічному режимі зі швидкістю нагрівання

0
10 С /min в атмосфері повітря. Маса зразків становила 200 мг. Дослідження
о
термічної стійкості зразків проводили в діапазоні температур 20 - 600 С.

Еталонна речовина - оксид алюмінію.

2.7 Ідентифікація сполук
ІЧ-спектри отримано на спектрофотометрі Спекорд-М80 (Карл Цейс)

методом “роздавленої краплі”. При дослідженні в першу чергу приймали до уваги
інтенсивність наступних ліній поглинання (см ), які пов’язані з функціональними
-1

групами: –CH2–: 2930-2960, 2860-2890, 1455-1465; –CH=CH-: 3010 (естерна >С=О:
1715; спиртова С–О– :1035-1040, 1075-1110; спиртова –ОН: 3300-3310, 3350-3360;

кислотна –С=О : 1405; амінна –N–H : 1570-1600, 3160-3190) [141].

2.8 Дослідження поверхні методом Оже - спектроскопії

Головною перевагою Оже - спектроскопії є дуже мала глибина аналізу

(основна інформація надходить із глибини 0,5-1,0 нм), що робить цю методику

придатною для дослідження поверхні. Глибина аналізу визначається довжиною

вільного пробігу електронів в твердому тілі тобто непружними взаємодіями. У

більшості матеріалів довжина вільного пробігу (отже і глибина аналізу) таких
